Привод DoorHan ARM-230 BASE — базовый комплект рычажной автоматики для распашных ворот и калиток с шириной створки до 1,5 м и массой до 300 кг. В состав входят только два привода ARM-230 с встроенными блоками управления SW-24 и один пульт управления — без фотоэлементов и сигнальной лампы. Ключевая особенность ARM-230: минимальная ширина столба от 180 мм — привод монтируется на самые узкие опоры без выборки ниш. Двигатель 24 В и алюминиевый рычаг делают эту модель лёгким и безопасным решением для калиток и небольших ворот.
Технические характеристики привода ARM-230
| Тип привода | Рычажный электромеханический |
| Максимальный вес створки | 300 кг |
| Максимальная ширина створки | 1,5 м |
| Крутящий момент | 230 Н·м |
| Мощность двигателя | 250 Вт |
| Питание двигателя | 24 В (встроенный трансформатор) |
| Напряжение питания сети | 180–280 В, 50 Гц |
| Рабочая температура | -20 / +55 °C |
| Класс защиты | IP44 |
| Материал рычага | Алюминиевый, антикоррозийный |
| Редуктор | Самоблокирующийся электромеханический |
| Минимальная ширина столба | 180 мм |
| Блок управления | Встроенный SW-24 в каждом приводе |
| Упоры открытия/закрытия | Поддерживаются (опционально) |
| Интенсивность использования | 30% |
| Направление открывания | Внутрь и наружу |
| Габариты привода | 300 × 180 × 140 мм |
| Гарантия | 1 год |
| Страна производства | Россия |
Уникальная особенность модели: встроенный блок управления SW-24 в каждом приводе — не нужен отдельный бокс, система занимает минимум места; особенно удобно на узких столбах, где физически негде разместить внешний блок.
Безопасность: двигатель 24 В снижает риск поражения током при случайном контакте с проводкой во время монтажа или обслуживания — важно на объектах, где к воротам имеют доступ непрофессионалы.
На что обратить внимание: без фотоэлементов система не соответствует требованиям EN 12453 при движении транспорта через ворота. Для объектов с автомобильным проездом фотоэлементы обязательны — их нужно докупить и подключить.
ARM-230 BASE или ARM-230 KIT: таблица различий
Привод ARM-230 одинаковый в обоих комплектах. Разница исключительно в том, что лежит в коробке. Выберите версию исходя из того, есть ли у вас уже аксессуары безопасности или нужна готовая система.
| Позиция | ARM-230 BASE этот товар | ARM-230 KIT |
|---|---|---|
| Привод ARM-230 | 2 шт. — идентично | 2 шт. — идентично |
| Встроенный блок SW-24 | В каждом приводе | В каждом приводе |
| Пульт управления | Transmitter 2-PRO — 1 шт. | Transmitter 2-PRO — 1 шт. |
| Фотоэлементы безопасности | Не входят — докупаются отдельно | PHOTOCELL-N — в комплекте |
| Сигнальная лампа | Не входит — докупается отдельно | LAMP — в комплекте |
| Соответствие EN 12453 | Требует докупки фотоэлементов | Полное — фотоэлементы включены |
| Готовность к эксплуатации | Нужно докупить фотоэлементы и лампу | Полная — всё в коробке |
| Кому подходит | Монтажные организации; объекты с готовыми аксессуарами | Частные заказчики; объекты «под ключ» |
| Характеристики привода | Полностью идентичны в обоих комплектах | |
Состав комплекта ARM-230 BASE

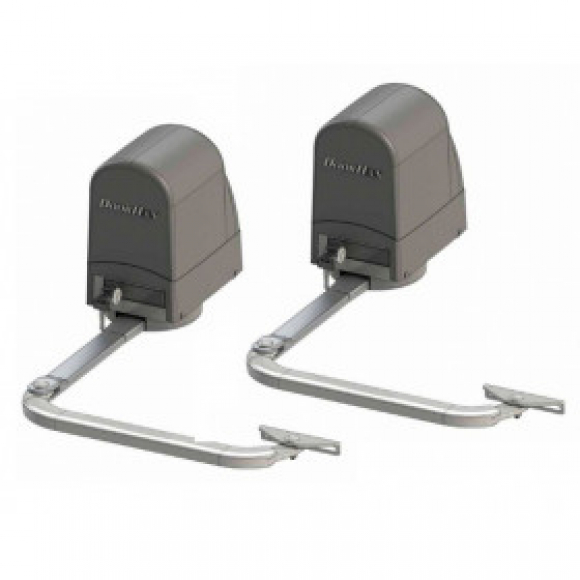

Привод ARM-230 со встроенным блоком — 2 шт.
Рычажный электромеханический привод с самоблокирующимся редуктором. Двигатель 24 В (250 Вт) — пониженное напряжение повышает безопасность монтажа. Встроенный блок управления SW-24 в каждом корпусе: не нужен отдельный бокс. Алюминиевый шарнирный рычаг не ржавеет. IP44, диапазон -20 / +55 °C, монтаж на столбы от 180 мм без выборки.
Пульт Transmitter 2-PRO — 1 шт.
Двухканальный брелок 433 МГц, дальность до 30 м, батарея CR2032. Управляет двумя устройствами независимо. Один пульт в BASE-комплекте; дополнительные программируются в блок SW-24 самостоятельно по инструкции без инструментов.
Монтажные кронштейны и ключ расцепителя
Полный комплект кронштейнов для крепления к столбу и створке без сварки — болтовое соединение. Ключ механического расцепителя позволяет разблокировать привод и открыть ворота вручную при отсутствии питания. Крепление без сварки значительно упрощает монтаж и позволяет при необходимости переустановить привод.
Что нужно докупить для полной системы
Для соответствия стандарту EN 12453 при движении транспорта необходимы фотоэлементы безопасности PHOTOCELL-N (останавливают ворота при препятствии) и сигнальная лампа LAMP (оповещает о движении створок). Оба элемента совместимы со встроенным блоком SW-24 и подключаются штатно по инструкции.
Преимущества DoorHan ARM-230 BASE
- Монтаж на узкие столбы от 180 мм — единственная рычажная модель DoorHan для по-настоящему узких опор; подходит для калиток и ворот на стандартных профильных трубах и кирпичных столбиках.
- Встроенный блок управления в каждом приводе — не нужен отдельный бокс SW-MINI; экономия места и времени на монтаж, особенно удобно при замене существующих приводов.
- Двигатель 24 В — пониженное рабочее напряжение безопаснее при монтаже и техническом обслуживании на объектах без профессиональных электриков.
- Алюминиевый рычаг без коррозии — не ржавеет при уличной эксплуатации, сохраняет внешний вид и не требует покраски на весь срок службы.
- Монтаж без сварки — болтовое крепление через кронштейны; можно установить своими силами или переустановить при необходимости без сварщика.
- Самоблокирующийся редуктор — удерживает ворота в закрытом положении без дополнительного замка для створок шириной до 1,2 м.
- Широкий диапазон питания 180–280 В — стабильно работает в сетях с просадками напряжения на дачных участках и загородных объектах.
- Открывание наружу и внутрь — направление задаётся при монтаже; один тип привода для правой и левой створки без зеркальных версий.
