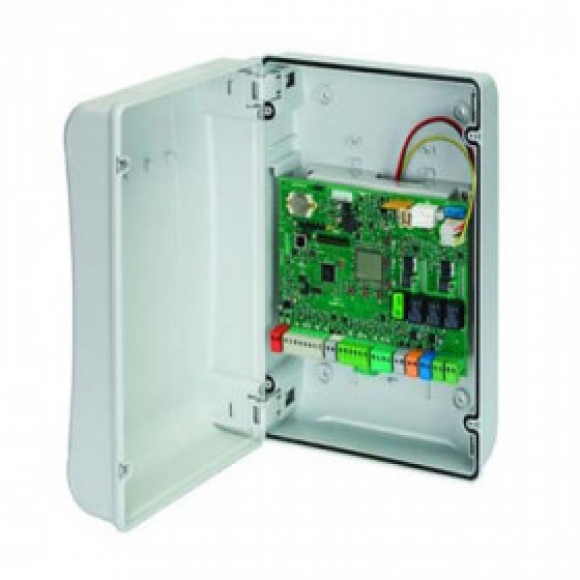

FAAC E12 — расширенная плата управления для распашных ворот с приводами 24В DC, оснащённая поддержкой энкодера Gatecoder для точного позиционирования створок. Управляет одним или двумя приводами. Поставляется в корпусе с трансформатором. Совместима с приводами FAAC 390, 391, FAAC 415, FAAC 770. Разъёмы XF + RP, USB-A и USB-B. Поддерживает резервный аккумулятор.
Для кого эта плата?
E12 — топовая модель в линейке 24В плат FAAC. Выбирайте, если нужен Gatecoder (энкодер для бесконцевиковой системы), приводы 391 с расширенной диагностикой, или объект требует максимального набора функций при работе с безопасным напряжением 24В.
Сравнение E12 с другими блоками управления FAAC
| Параметр |
455D (230В) |
E024S (24В) |
E045 (230В) |
E145 (230В) |
E12 (этот товар) |
| Напряжение мотора |
230В AC |
24В DC |
230В AC |
230В AC |
24В DC |
| Gatecoder (энкодер) |
Нет |
Нет |
Нет |
Нет |
Да |
| Резервный АКБ |
Нет |
Да |
Нет |
Нет |
Да |
| Фотоэлементы |
Релейные |
BUS 2EASY |
BUS 2EASY |
Релейные + BUS |
BUS 2EASY |
| USB-порты |
Нет |
USB-A + USB-B |
USB-A + USB-B |
USB-A + USB-B |
USB-A + USB-B |
| Два замка |
Нет |
Нет |
Нет |
LOCK1 + LOCK2 |
Уточнять |
| Корпус с трансформатором |
Нет |
Да |
Нет |
Нет |
Да |
| Уровень |
Базовый |
Средний |
Средний |
Расширенный |
Расширенный (24В) |
Приводы 390 (24В)
Приводы 391
Приводы 415 (24В)
FAAC 770
Gatecoder
Резерв АКБ
Технические характеристики FAAC E12
| Напряжение питания сети | ~230 В ±10%, 50/60 Гц |
| Напряжение мотора | 24 В DC |
| Встроенный трансформатор | Да |
| Поддержка Gatecoder | Да (энкодер бесконцевиковой системы FAAC) |
| Резервный аккумулятор | Да |
| Количество моторов | 1 или 2 |
| Фотоэлементы | BUS 2EASY |
| Радиоразъём | XF (SLH 868 МГц) + RP |
| USB-порты | USB-A (флэш) + USB-B (сервисный) |
| Режимы работы | Полуавтоматический / Автоматический / Безопасность / Пошаговые / Оператор |
| Таймер автозакрытия | Программируется |
| Диапазон рабочих температур | -20°C … +55°C |
| Страна производства | Италия (FAAC S.p.A.) |
| Артикул | 1488 (vorotnet.ru) |
Совместимые приводы FAAC
Плата E12 предназначена для приводов 24В с поддержкой Gatecoder: FAAC 391, FAAC 770, FAAC 415 (24В версия), FAAC 390 (24В). Gatecoder — встроенный в привод энкодер, который сообщает плате точное положение створки без механических концевиков. Для 230В приводов (412, 414, 415L и пр.) выбирайте E045 или E145.
Реальная эксплуатация: что говорят монтажники
Хорошо подходит для: объектов с Gatecoder-приводами (391, 770) — энкодер даёт точнейшее позиционирование и самодиагностику; объектов с аккумуляторным резервом; коттеджных посёлков с частыми отключениями электричества.
На что обратить внимание: Gatecoder — фирменная система FAAC, не совместима с приводами других брендов; в случае выхода энкодера из строя ремонт требует оригинальных запчастей FAAC.
Зимой: 24В DC+АКБ — одна из самых надёжных схем для северных регионов; аккумулятор обеспечивает несколько циклов даже при отключении питания в мороз.
Преимущества FAAC E12
- Поддержка Gatecoder — точное бесконцевиковое позиционирование створок, меньше механических износных деталей
- Резервный аккумулятор — ворота работают при отключении электричества
- Приводы 24В DC — безопаснее при обслуживании, чем 230В системы
- Встроенный трансформатор в корпусе — готовый блок без необходимости докупать корпус "Е"
- Фотоэлементы BUS 2EASY — цифровая шина, самодиагностика, компактная проводка
- Два радиоразъёма XF + RP — поддержка современных SLH 868 МГц и классических RP пультов
- USB-A и USB-B — полная сервисная диагностика и обновление прошивки
- Управление 1 или 2 приводами — один блок для любых ворот
- Оригинальная итальянская электроника FAAC — гарантия совместимости и качества
