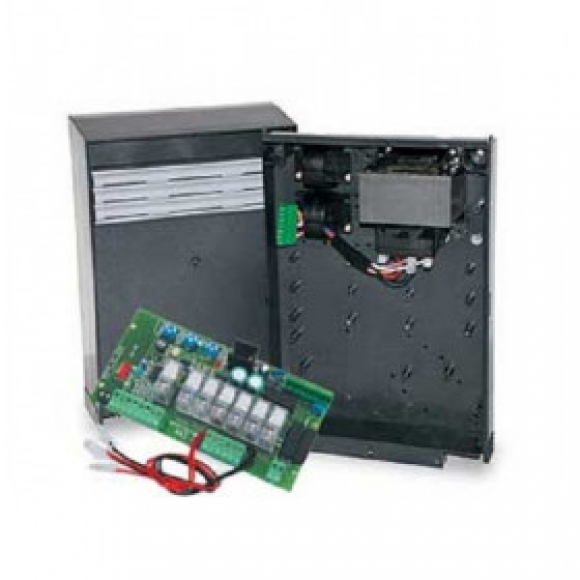

Блок управления CAME 002ZR24 (ZR24) — компактный итальянский контроллер для автоматизации одностворчатых распашных ворот, калиток и рольставней с приводами 230 В. Это единственный в рассматриваемой линейке CAME блок, рассчитанный на управление одним приводом серий ATI, FERNI, KRONO и FAST — против двух приводов у всех остальных моделей. Мощность — до 500 Вт, корпус из ABS-пластика с габаритами 115×87×225 мм и встроенным трансформатором, класс защиты IP54. Блок оснащён светодиодным индикатором состояния, клеммной колодкой для подключения аксессуаров и поддерживает стандартные режимы автоматического управления: автозакрытие, реверс при обнаружении препятствия и режим присутствия оператора.
Технические характеристики CAME 002ZR24
| Характеристика | Значение |
|---|---|
| Артикул | 002ZR24 (809QA-0010) |
| Напряжение питания | 230 В / 50 Гц |
| Напряжение привода | 230 В переменного тока |
| Макс. допустимая мощность привода | 500 Вт |
| Потребляемый ток | 5 А |
| Напряжение питания аксессуаров | 24 В постоянного тока |
| Макс. мощность аксессуаров | 5 Вт |
| Защита аксессуаров | Предохранитель 1 А |
| Количество управляемых приводов | 1 (одностворчатые ворота, калитка, рольставня) |
| Класс защиты корпуса | IP54 |
| Материал корпуса | ABS-пластик ударопрочный |
| Встроенный трансформатор | Есть |
| Габаритные размеры | 115 × 87 × 225 мм |
| Масса брутто | 0,85 кг |
| Диапазон рабочих температур | -20°C … +55°C |
| Совместимые серии приводов (230 В) | ATI 3000, ATI 5000, FERNI 1000, KRONO 310S/D, FAST |
| Индикация состояния | Светодиодный индикатор |
| Режимы работы | Автоматический (автозакрытие), пошаговый, присутствие оператора |
| Таймер автозакрывания | Есть (регулируемый) |
| Обнаружение препятствий (фотоэлементы) | Открывание в режиме закрывания: реверс при срабатывании фотоэлемента |
| Автоматический реверс при препятствии | Есть |
| Режим присутствия оператора | Есть (движение только при удерживаемой кнопке) |
| Подключение фотоэлементов | Есть (клемма 2-С1: открывание в режиме закрывания) |
| Слот для платы радиоприёмника | Есть (серия AF, например AF43RU) |
| Нормы безопасности | UNI 8612 |
| Страна производства | Италия |
| Гарантия | 3 года |
| Мощность аксессуаров ограничена 5 Вт — для подключения сигнальной лампы или фотоэлементов с суммарным потреблением свыше 5 Вт требуется внешний источник питания. Характеристики приведены по данным CAME S.p.A. | |
Ключевые функции и компоненты блока ZR24
Управление одним приводом — для калиток и одностворчатых ворот
ZR24 сконструирован для автоматизации объектов с одним приводом: одностворчатые распашные ворота, автоматические калитки, рольставни. Это не упрощённый вариант двустворчатого блока, а самостоятельное решение под конкретную задачу. Использование ZR24 вместо «полноценного» двустворчатого блока ZF1N на одностворчатых воротах позволяет сэкономить и установить оборудование в меньшем по габаритам шкафу.
Встроенный трансформатор в компактном корпусе
Трансформатор встроен в корпус — не нужен внешний блок питания. При габаритах всего 115×87×225 мм и весе 0,85 кг ZR24 монтируется буквально в любом месте: внутри металлического столба, в небольшом пластиковом щитке или под козырьком рядом с приводом. Это ценно на объектах с ограниченным монтажным пространством.
500 Вт — увеличенная мощность против ZF1N
При одном приводе ZR24 обеспечивает мощность до 500 Вт — это на 56% больше, чем 320 Вт у ZF1N на один привод. Такой запас необходим при тяжёлых одностворчатых воротах или приводах FERNI 1000 и FAST с высоким пусковым током. Предохранитель 5 А защищает входные цепи от перегрузки.
Реверс при обнаружении препятствий
При срабатывании фотоэлементов во время закрывания ворот (функция «открывание в режиме закрывания», клемма 2-С1) блок автоматически меняет направление — ворота открываются. При отсутствии фотоэлементов клеммы 2-С1 необходимо замкнуть перемычкой, иначе блок не запустит цикл закрывания. Это самая частая ошибка при первом запуске.
Режим присутствия оператора
В режиме присутствия оператора привод движется только при удерживаемой кнопке управления — радиоуправление не работает. Этот режим используется на КПП с охраной, где ворота должны открываться только под контролем дежурного, а также при первичной настройке привода для проверки направления вращения и концевых положений.
Слот для платы радиоприёмника AF
ZR24 оснащён слотом для установки сменной платы радиоприёмника серии AF (например, AF43RU, 433,92 МГц). Радиоплата приобретается отдельно. После установки платы привод управляется с любого пульта CAME с соответствующей кодировкой. Плата должна быть вставлена до подачи питания на блок.
Сравнение ZR24 с аналогами CAME: ZF1N, ZA3P, ZM3E
| Параметр | ZR24 (002ZR24) | ZF1N (002ZF1N) | ZA3P (002ZA3P) | ZM3E (002ZM3E) |
|---|---|---|---|---|
| Кол-во приводов | 1 (одностворчатые) | 2 (двустворчатые) | 2 (двустворчатые) | 2 (двустворчатые) |
| Напряжение приводов | 230 В | 230 В | 230 В | 230 В |
| Совместимые серии | ATI, FERNI, KRONO, FAST 230 В | ATI, KRONO, FAST, FERNI 230 В | ATI, FERNI, KRONO, FAST, FROG 230 В | ATI, AXO, FAST, FERNI, FROG, KRONO 230 В |
| Макс. мощность | 500 Вт (1 привод) | 320 Вт (2 привода) | 600 Вт (2 привода) | 750 Вт (2 привода) |
| Мощность аксессуаров | 5 Вт (ограничена!) | 20 Вт | 20 Вт | 35 Вт |
| Встроенный трансформатор | Есть | Есть | Есть | Нет (плата) |
| Дисплей | Нет (светодиод) | Нет | Нет | ЖК-графический |
| Задержка второй створки | Нет (одна створка) | Есть (TL, TR2M) | Есть | Есть |
| Замедление перед упорами | Нет | Нет | Есть (10 с) | Есть |
| Внешние концевые выключатели | Нет | Нет | Есть (FA/FC) | Нет |
| Второй радиоканал | Нет | Нет | Есть | Есть |
| Габариты корпуса | 115×87×225 мм (минимальные) | Стандартный | 274×204×133 мм (крупный) | Стандартный |
| Масса | 0,85 кг | ~2 кг | ~3 кг | ~2 кг |
| Ценовой уровень | Базовый | Базовый | Средний | Средний+ |
| ZR24 — единственный выбор при одном приводе CAME 230 В. Для двух приводов (двустворчатые ворота) используйте ZF1N, ZA3P или ZM3E. | ||||
Когда выбирать CAME 002ZR24 — конкретные ситуации
- Одностворчатые распашные ворота с одним приводом CAME 230 В — ZR24 разработан именно для этого случая. Установка ZF1N на одностворчатые ворота возможна, но избыточна и дороже.
- Автоматическая калитка с одним приводом ATI, FERNI, KRONO или FAST — компактный корпус ZR24 легко размещается в столбе или небольшом щитке рядом с калиткой.
- Рольставня с приводом 230 В — ZR24 совместим с рольставнями CAME, управляя одним приводом в режимах подъём/опускание с автозакрытием.
- Ограниченное монтажное пространство — при габаритах 115×87×225 мм и весе 0,85 кг ZR24 монтируется там, куда не вписывается ни один другой блок CAME.
- Замена вышедшего из строя ZR24 на действующем объекте с одним приводом — прямая замена без переделки проводки.
- Не нужен ZR24, если: двустворчатые ворота (нужен ZF1N, ZA3P или ZM3E), нужен второй радиоканал для калитки (нужен ZF1N или ZA3P), нужна мощность аксессуаров более 5 Вт без внешнего БП (ограничение ZR24), нужен выход замка или замедление (нужен ZA3P).
Преимущества CAME 002ZR24
- Единственный блок CAME для одного привода 230 В — оптимальное решение для одностворчатых ворот и калиток без избыточности двустворчатого блока.
- 500 Вт на один привод — на 56% мощнее ZF1N в расчёте на одну нагрузку; покрывает тяжёлые одностворчатые ворота с приводами FERNI 1000 и FAST.
- Встроенный трансформатор при весе 0,85 кг — самый лёгкий и компактный блок в линейке CAME со встроенным питанием; не нужен отдельный блок питания.
- Минимальные габариты 115×87×225 мм — монтируется в стандартных распределительных щитках и тесных нишах, куда не вписывается ни один другой блок CAME.
- Автоматический реверс при препятствии — при срабатывании фотоэлемента во время закрывания ворота автоматически открываются; соответствует требованиям UNI 8612.
- Режим присутствия оператора — движение только при удерживаемой кнопке, радиоуправление отключается; необходим на объектах с охраной и при настройке.
- IP54, UNI 8612, Италия, гарантия 3 года — уличная защита, соответствие нормам безопасности, официальная сервисная сеть CAME по всей России.
