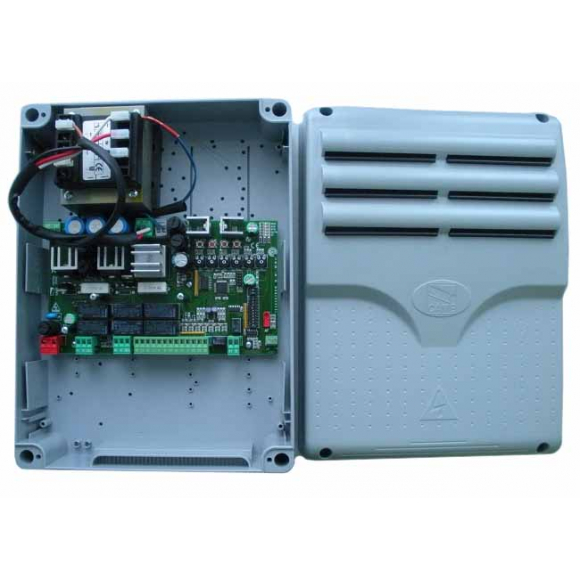

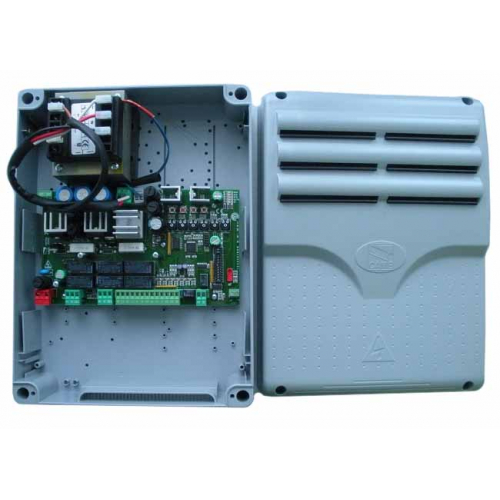

Блок управления CAME ZL90 (арт. 002ZL90) — специализированный итальянский контроллер для двустворчатых распашных ворот, разработанный исключительно для линейных приводов серии CAME AMICO A1824 и подземных приводов FROG-J с питанием двигателей 24 В постоянного тока. Питание самого блока — стандартное 230 В / 50–60 Гц. Максимальная суммарная мощность — 480 Вт, мощность аксессуаров — 37 Вт. Корпус из ABS-пластика с габаритами 240×320×145 мм, класс защиты IP54. Ключевая особенность ZL90 — поддержка приводов с энкодером, что обеспечивает плавный старт, плавную остановку и точное обнаружение препятствий без механических концевых выключателей. Преемником модели является блок ZL92.
Технические характеристики CAME ZL90
| Характеристика | Значение |
|---|---|
| Артикул | 002ZL90 |
| Актуальный преемник | 002ZL92 (ZL92) |
| Напряжение питания блока | 230 В / 50–60 Гц (клемма L–N) |
| Напряжение питания приводов | 24 В постоянного тока |
| Макс. допустимая мощность приводов | 480 Вт (суммарно на 2 привода) |
| Потребляемый ток в режиме ожидания | 90 мА |
| Напряжение питания аксессуаров | 24 В постоянного тока |
| Макс. мощность аксессуаров | 37 Вт |
| Количество управляемых приводов | 1 или 2 (одностворчатые и двустворчатые ворота) |
| Совместимые серии приводов | CAME AMICO A1824, FROG-J (24 В с энкодером) |
| Поддержка энкодера | Есть (обязательно для A1824 и FROG-J) |
| Плавный старт (Soft Start) | Есть (через энкодерную обратную связь) |
| Плавная остановка (Soft Stop) | Есть (через энкодерную обратную связь) |
| Обнаружение препятствий | Через энкодер — в любой точке траектории |
| Класс защиты корпуса | IP54 |
| Материал корпуса | ABS-пластик с вентиляционными отверстиями |
| Габаритные размеры корпуса | 240 × 320 × 145 мм |
| Диапазон рабочих температур | -20°C … +55°C |
| Режимы работы | Автоматический, пошаговый (Открыть-Стоп-Закрыть-Стоп), присутствие оператора |
| Таймер автозакрывания | Есть (регулируемый) |
| Задержка второй створки при закрывании | Есть (регулируемая) |
| Режим калитки (частичное открывание) | Есть |
| Самодиагностика фотоэлементов | Есть |
| Предварительное мигание сигнальной лампы | Есть |
| Выход для электромеханического замка | Есть |
| Второй радиоканал | Есть |
| Слот для платы радиоприёмника | Есть (серия AF) |
| Памяти пультов ДУ (с платой AF) | до 60 пультов, 433 МГц |
| Нормы безопасности | UNI 8612 |
| Страна производства | Италия |
| Гарантия | 3 года |
| ZL90 предназначен только для приводов AMICO A1824 и FROG-J. Актуальным преемником является модель ZL92 (002ZL92). Характеристики приведены по данным CAME S.p.A. | |
Ключевые функции и компоненты блока ZL90
Поддержка энкодера AMICO A1824 и FROG-J
Привод AMICO A1824 оснащён встроенным энкодером — датчиком, считывающим обороты двигателя и передающим блоку управления точное угловое положение ходового винта. ZL90 обрабатывает этот сигнал для реализации плавного старта и торможения. Это принципиальное отличие от блоков ZL180 и ZL19N, которые управляют моторами «вслепую» по времени или концевикам. При работе с FROG-J энкодер обеспечивает контроль угла поворота рычага.
Плавный старт и плавная остановка (Soft Start / Soft Stop)
Благодаря энкодерной обратной связи ZL90 плавно разгоняет привод в начале движения и постепенно снижает скорость перед остановкой. Это исключает рывок при старте и удар при достижении крайнего положения — критично для AMICO A1824, который используется на интенсивно эксплуатируемых воротах. Бесшумная работа и минимальная ударная нагрузка на механику ворот значительно продлевают ресурс петель и кронштейнов.
Обнаружение препятствий через энкодер
Энкодер позволяет ZL90 непрерывно контролировать нагрузку на двигатель в любой точке хода створки. При резком возрастании сопротивления (препятствие, примёрзшие ворота, защемление) блок немедленно останавливает и реверсирует привод — независимо от того, сработал ли фотоэлемент. Это обеспечивает безопасность, которая недостижима при работе только с токовой защитой.
Высокая интенсивность эксплуатации
Привод AMICO A1824 и блок ZL90 разработаны для высокоинтенсивного режима работы — КПП, въезды в жилые комплексы, офисные парковки. При весе створки до 250 кг и ширине до 1,8 м система обеспечивает надёжную работу при многократных циклах в час без перегрева и сбоев. Встроенная тепловая защита блока срабатывает при перегреве трансформатора.
Большой корпус 240×320×145 мм
Крупный герметичный корпус вмещает трансформатор, плату управления и обеспечивает достаточно места для аккуратной укладки кабелей. IP54 допускает уличный монтаж. Для FROG-J, устанавливаемого под землёй, это особенно важно: блок ZL90 монтируется в отдельном наземном шкафу и соединяется с подземным приводом кабелем.
Второй радиоканал и режим калитки
Слот под плату радиоприёмника AF (до 60 пультов 433 МГц) и второй радиоканал позволяют назначить отдельную кнопку пульта для режима калитки — частичного открывания одной створки без полного цикла. Это востребовано на объектах, где автомобили и пешеходы используют одни и те же ворота.
Сравнение ZL90 с аналогами CAME: ZL180, ZL19N, ZM3E
| Параметр | ZL90 (002ZL90) | ZL180 (002ZL180) | ZL19N (002ZL19N) | ZM3E (002ZM3E) |
|---|---|---|---|---|
| Напряжение приводов | 24 В пост. ток | 24 В пост. ток | 24 В пост. ток | 230 В перем. |
| Совместимые серии | AMICO A1824, FROG-J | ATI 3024N, 5024N, F7024N | FERNI F1024, FROG-A24, EMEGA 24В | ATI, AXO, FAST, FERNI, FROG 230В |
| Макс. мощность | 480 Вт | 300 Вт | 730 Вт | 750 Вт |
| Мощность аксессуаров | 37 Вт | 34 Вт | 40 Вт | 35 Вт |
| Поддержка энкодера | Есть (A1824, FROG-J) | Нет | Нет | Есть (AXO, FROG 230В) |
| Плавный старт/стоп | Есть (энкодер) | Есть (SLOW SENS) | Есть (трансформатор) | Есть (энкодер) |
| Токовая/энкодерная защита | Энкодерная (в любой точке) | Токовая (SPEED SENS) | Токовая (SENSNEL ×2) | Токовая + энкодерная |
| Дисплей | Нет | Нет | Нет | ЖК-графический |
| Второй радиоканал | Есть | Есть | Есть | Есть |
| Режим калитки | Есть | Есть | Есть | Есть |
| Аварийное питание | Нет | Нет | Есть (опция) | Есть (опция) |
| Габариты корпуса | 240×320×145 мм | Стандартный | Стандартный | Стандартный |
| Актуальный преемник | ZL92 (002ZL92) | Актуален | Актуален | Актуален |
| ZL90 — единственный выбор для приводов AMICO A1824 и FROG-J. Не совместим с другими 24-вольтовыми сериями CAME. Актуальный преемник — ZL92. | ||||
Когда выбирать CAME ZL90 — конкретные ситуации
- У вас приводы CAME AMICO A1824 или FROG-J — ZL90 является штатным блоком управления для этих серий. Ни один другой стандартный блок CAME не поддерживает протокол энкодера A1824 корректно.
- Требуется замена вышедшего из строя ZL90 на действующем объекте с A1824 или FROG-J — прямая замена без переработки проводки. Если ZL90 недоступен, запрашивайте его актуальный преемник ZL92 (002ZL92).
- Нужны плавный пуск и бесшумная работа на высокоинтенсивном объекте (КПП, паркинг) — энкодерное управление ZL90 обеспечивает Soft Start/Soft Stop без рывков, недостижимых для блоков с чисто токовой защитой.
- Планируете установку CAME AMICO Combo Kit (комплект с 2×A1824) — ZL90 входит в состав стандартного комплекта AMICO COMBO CLASSICO.
- Нужна установка на одностворчатые ворота — ZL90 поддерживает подключение как одного, так и двух приводов.
- Не нужен ZL90, если: у вас ATI 3024N/5024N (нужен ZL180), FERNI F1024 или FROG-A24 (нужен ZL19N), любые 230-вольтовые приводы (нужен ZF1N или ZM3E), нужен дисплей и 250 пользователей (нужен ZLJ24 — 24В-аналог ZM3E с энкодером).
Преимущества CAME ZL90
- Штатный блок для AMICO A1824 и FROG-J — единственный блок CAME с поддержкой энкодера этих серий; альтернатив без замены приводов нет.
- Плавный старт и остановка через энкодер — Soft Start/Soft Stop обеспечивают бесшумную работу без рывков и ударов в упор, продлевая ресурс петель и механики ворот.
- Обнаружение препятствий в любой точке хода — энкодерная обратная связь реагирует на любое сопротивление, а не только у концевых выключателей.
- 480 Вт — достаточно для двух приводов A1824 — привод A1824 рассчитан на ворота до 250 кг, два таких привода вписываются в мощностной лимит блока.
- Высокоинтенсивный режим эксплуатации — система A1824 + ZL90 рассчитана на многократные циклы в час без перегрева, что делает её оптимальной для КПП и парковок.
- Одностворчатые и двустворчатые ворота — блок поддерживает подключение одного или двух приводов, что расширяет область применения.
- Второй радиоканал и режим калитки — отдельная кнопка пульта для пешеходного прохода без полного открытия ворот.
- Большой корпус 240×320×145 мм, IP54 — достаточно места для аккуратного монтажа кабелей, уличная защита от пыли и брызг.
- Производство Италия, гарантия 3 года — европейское качество, официальная сервисная сеть CAME по всей России.
