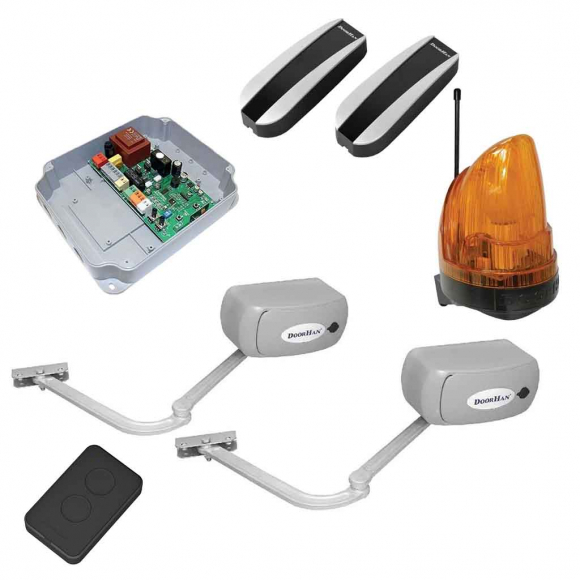

Комплект DoorHan ARM-320 KIT — полная готовая система рычажной автоматики для распашных ворот и калиток с шириной створки до 2 м и массой до 400 кг. Классическая версия привода в серебристом корпусе с выносным блоком управления в ударопрочном герметичном боксе. В KIT входит всё необходимое для работы: два привода ARM-320, блок управления, пульт дистанционного управления, фотоэлементы безопасности и сигнальная лампа. Привод ARM-320 предназначен для объектов с широкими столбами и колоннами, на которых монтаж линейного привода невозможен, — минимально допустимая ширина опоры не ограничена сверху. Рабочий диапазон -20 / +55 °C, класс защиты IP54, термозащита двигателя.
Технические характеристики привода ARM-320
| Тип привода | Рычажный электромеханический |
| Максимальный вес створки | 400 кг |
| Максимальная ширина створки | 2 м |
| Максимальный угол открытия | 120 градусов |
| Крутящий момент редуктора | 320 Н·м |
| Мощность двигателя | 150 Вт |
| Напряжение питания | 230 В, 50 Гц |
| Рабочая температура | -20 / +55 °C |
| Класс защиты корпуса | IP54 |
| Интенсивность использования | 30% |
| Редуктор | Самоблокирующийся электромеханический |
| Термозащита двигателя | Срабатывает при 125 °C |
| Корпус привода | Ударопрочный ABS-пластик, серый |
| Блок управления | Выносной, в ударопрочном герметичном корпусе |
| Концевые выключатели | Кулачковые, в корпусе IP54 |
| Ручная разблокировка | Поворотный рычаг расцепителя |
| Направление открывания | Внутрь и наружу (в зависимости от монтажа) |
| Габариты привода | 340 × 168 × 178 мм |
| Масса привода | 14 кг |
| Гарантия | 1 год |
| Страна производства | Россия |
Рекомендуемые пределы использования ARM-320
| Ширина створки, м | Макс. масса створки, кг | Примечание |
|---|---|---|
| до 1,2 | 400 | Замок не нужен — самоблокировка редуктора |
| до 1,5 | 400 | Рекомендуется электрозамок |
| до 2,0 | 400 | Электрозамок обязателен |
Выносной блок управления: в отличие от ARM-230 со встроенным блоком, у ARM-320 блок управления выносной — его можно разместить в укрытом от погоды месте: в нише столба, под козырьком или в доме. Это удобно при обслуживании и добавлении пультов.
На что обратить внимание: при ширине створки более 1,2 м производитель настоятельно рекомендует электрозамок — самоблокировки редуктора может не хватить при ветровой нагрузке на широкое полотно. Интенсивность 30% — около 15–20 циклов в день; для более частого использования рассмотрите ARM-320 PRO или линейные приводы серии Swing.
ARM-320 KIT или ARM-320 PRO KIT: в чём разница
По данным официальной документации DoorHan и нескольких независимых источников ARM-320 и ARM-320 PRO технически идентичны. PRO — это обновлённое поколение того же привода в новом дизайне с расширенной гарантией. Выбор между ними — это выбор между ценой и сроком гарантийного покрытия.
| Параметр | ARM-320 KIT этот товар | ARM-320 PRO KIT |
|---|---|---|
| Цвет корпуса привода | Серый — классический | Чёрный матовый — современный |
| Гарантия | 1 год | 3 года — в 3 раза дольше |
| Поколение | Классическая версия | Обновлённое поколение PRO |
| Максимальный вес створки | 400 кг | 400 кг |
| Максимальная ширина створки | 2 м | 2 м |
| Крутящий момент | 320 Н·м | 320 Н·м |
| Мощность | 150 Вт | 150 Вт |
| Класс защиты | IP54 | IP54 |
| Рабочая температура | -20 / +55 °C | -20 / +55 °C |
| Интенсивность | 30% | 30% |
| Термозащита двигателя | Есть (125 °C) | Есть (125 °C) |
| Самоблокировка редуктора | Есть | Есть |
| Блок управления | Выносной герметичный бокс | Выносной герметичный бокс |
| Состав KIT-комплекта | 2 привода + блок + пульт + фотоэлементы + лампа | 2 привода + блок + пульт + фотоэлементы + лампа |
| Взаимозаменяемость | Полная — одинаковые кронштейны и схемы подключения | |
Состав комплекта ARM-320 KIT
Привод ARM-320 — 2 шт.
Рычажный электромеханический привод в корпусе из ударопрочного ABS-пластика серого цвета с классом защиты IP54. Самоблокирующийся редуктор с крутящим моментом 320 Н·м — надёжная фиксация ворот в крайних положениях. Термозащита двигателя срабатывает при 125 °C. Кулачковые концевые выключатели в защитном корпусе IP54. Масса 14 кг, габариты 340 × 168 × 178 мм.
Блок управления PCB-SWmini — 1 шт.
Выносной блок управления в ударопрочном герметичном пластиковом корпусе. Устанавливается отдельно от привода — в нише столба, под козырьком или в доме. Поддерживает задержку закрытия одной створки, автозакрытие, подключение электрозамка, сигнальной лампы и фотоэлементов. Встроенный радиоприёмник на 60 пультов.
Пульт Transmitter 2-PRO — 1 шт.
Двухканальный брелок 433 МГц, дальность до 30 м, батарея CR2032. Управляет двумя устройствами независимо — воротами и калиткой. В KIT входит один пульт; дополнительные программируются в блок управления самостоятельно по инструкции.
Фотоэлементы PHOTOCELL-N + лампа LAMP
Инфракрасные фотоэлементы с дальностью 40 м: при пересечении луча останавливают и реверсируют привод. Требование EN 12453 при движении транспорта. Сигнальная лампа LAMP включается при каждом цикле — предупреждает о движении створок. Оба компонента включены в KIT без доплат.
Преимущества DoorHan ARM-320 KIT
- Для любых столбов без ограничений по ширине — рычажная конструкция монтируется на колонны и опоры любого размера, где линейный привод физически не встаёт.
- IP54 в стандартной комплектации — полная защита от пыли и брызг; концевые выключатели также закрыты корпусом IP54 и не боятся намокания при оттепелях.
- Термозащита двигателя при 125 °C — автоматическое отключение при перегреве защищает двигатель от сгорания; после остывания привод возобновляет работу самостоятельно.
- Самоблокирующийся редуктор — надёжно удерживает ворота в закрытом положении при отключении питания без дополнительного замка (для ширины до 1,2 м).
- Выносной блок управления — устанавливается отдельно от привода в удобном месте: в нише столба, под навесом или в помещении; упрощает доступ при настройке и добавлении пультов.
- Открывание внутрь и наружу — направление задаётся при монтаже; один тип привода для правой и левой створки без зеркальных версий.
- Полная KIT-комплектация — пульт, фотоэлементы PHOTOCELL-N и лампа LAMP включены; система полностью готова к работе после монтажа.
- Прямая замена ARM-320 PRO — одинаковые монтажные размеры и схемы подключения; при обновлении системы или замене вышедшего из строя привода переварка кронштейнов не нужна.
