Комплект FAAC 391 KIT — компактный рычажный привод итальянского производства для распашных ворот шириной до 2,5 м и весом до 350 кг. Ключевое конструктивное преимущество перед FAAC 390: блок управления E024S встроен в один из приводов (391E) — отдельный корпус для платы не требуется. Концевые выключатели также встроены — механические упоры на воротах не нужны. Двигатель работает на безопасном напряжении 24 В, скорость открывания 13 °/с — быстрее, чем у 390. До 80 циклов в сутки. Ширина корпуса всего 185 мм — один из самых компактных приводов в классе.
Технические характеристики FAAC 391
| Тип привода | Рычажный электромеханический |
| Максимальный вес створки | до 350 кг |
| Максимальная ширина без замка | 2,0 м |
| Максимальная ширина с замком | 2,5 м |
| Мощность двигателя | 120 Вт |
| Питание двигателя | 24 В постоянного тока |
| Питание сети | 230 В (+6%/-10%), 50 Гц |
| Потребляемый ток | 1,2 А |
| Рабочая температура | -20 / +55 °C |
| Класс защиты | IP44 |
| Максимальное число циклов | 80 циклов/сутки |
| Крутящий момент | 250 Н·м |
| Угловая скорость | 13 °/с |
| Ширина корпуса привода | 185 мм (компактный) |
| Расстояние петля — стена (мин.) | 725 мм |
| Высота монтажа от земли (мин.) | 85 мм |
| Самоблокировка | Есть — без замка до 2 м |
| Блок управления | E024S — встроен в привод 391E |
| Концевые выключатели | Встроенные механические — упоры не нужны |
| Ручная разблокировка | Ключом (в комплекте) |
| Резервное питание | Опционально (ИБП) |
| Страна производства | Италия (FAAC S.p.A.) |
Соотношение ширины и веса створки
| Ширина створки | Макс. вес | Замок |
|---|---|---|
| до 2,0 м | до 350 кг | Не требуется |
| 2,0–2,5 м | до 350 кг | Рекомендуется электрозамок |
FAAC 391 против FAAC 390: таблица отличий
Та же платформа FAAC, другое конструктивное решение: 391 компактнее, быстрее, безопаснее по питанию. 390 мощнее и для более широких ворот.
| Параметр | FAAC 390 | FAAC 391 KIT этот товар |
|---|---|---|
| Питание двигателя | 230 В | 24 В — безопаснее |
| Мощность | 280 Вт | 120 Вт |
| Макс. ширина с замком | 3 м | 2,5 м |
| Макс. ширина без замка | 1,8 м | 2,0 м |
| Блок управления | 455D — внешний | E024S — встроен в привод 391E |
| Концевые выключатели | Внешние (4 шт.) | Встроенные — упоры не нужны |
| Угловая скорость | 8–9 °/с | 13 °/с — быстрее |
| Интенсивность | 15 циклов/час | 80 циклов/сутки |
| Ширина корпуса | 130 мм | 185 мм — компактный дизайн |
| Крутящий момент | 250 Н·м — одинаково | 250 Н·м — одинаково |
| Температура | -20 / +55 °C — одинаково | -20 / +55 °C — одинаково |
Что ценят монтажники: нет отдельного корпуса «Е» — монтаж чище и быстрее; встроенные концевики исключают отдельную установку и настройку микровыключателей; 24 В безопаснее при работе с клиентом рядом.
На что обратить внимание: аксессуары (пульты, фотоэлементы, лампа) выбираются под конкретный блок управления E024S — уточняйте совместимость при заказе. Для пульта потребуется внешний радиоприёмник XF433 или RP2 433 RC.

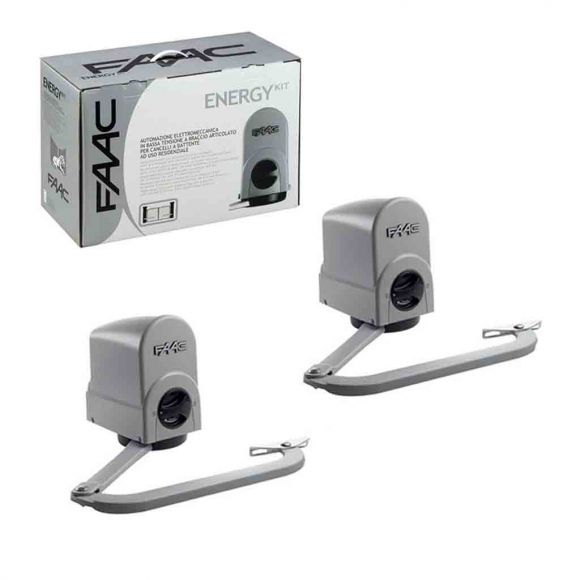

Состав комплекта FAAC 391 KIT
Привод FAAC 391E — 1 шт.
Привод со встроенным трансформатором и платой управления E024S. 24 В, 120 Вт. Рычажная пара в комплекте. Встроенные механические концевики — упоры не нужны. Крутящий момент 250 Н·м, скорость 13 °/с. Разблокировка ключом. IP44, -20/+55 °C. Ширина 185 мм.
Привод FAAC 391 — 1 шт.
Второй привод без встроенной платы управления — подключается к плате E024S, встроенной в привод 391E. Рычажная пара в комплекте. Идентичные характеристики: 24 В, 120 Вт, 250 Н·м, встроенные концевики. Таким образом система управляется единым блоком, встроенным в первый привод.
Рычажные пары — 2 компл.
По одной рычажной паре на каждый привод. Входят в состав обоих приводов (391E и 391). Обеспечивают открывание внутрь и наружу. Крепление на столб и створку — стандартные монтажные точки FAAC серии 391.
Что нужно докупить
Для управления с пульта: внешний радиоприёмник XF433 или RP2 433 RC + пульт XT2/XT4. Для безопасности: фотоэлементы SAFEBEAM, сигнальная лампа. Для автономной работы при отключении сети: система аварийного питания. Все аксессуары совместимы с платой E024S.
Преимущества FAAC 391 KIT
- Блок управления встроен в привод — нет отдельного бокса, кабелей и точки монтажа блока; система выглядит чисто, монтаж проще и быстрее.
- Встроенные концевые выключатели — не нужно устанавливать и настраивать внешние микровыключатели; крайние положения задаются встроенными механическими упорами.
- Питание 24 В — безопасность при монтаже — низковольтное питание двигателя значительно снижает риск поражения током; актуально для объектов без квалифицированного электрика.
- Высокая интенсивность — 80 циклов/сутки — значительно выше, чем у 390 (15 циклов/час); подходит для коммерческих объектов с частым движением.
- Скорость 13 °/с — быстрее FAAC 390 — ворота открываются ощутимо быстрее, что важно при высоком трафике.
- Ширина корпуса 185 мм — компактный дизайн — аккуратный внешний вид, меньший визуальный акцент на столбах ворот.
- Без замка до 2 м — ширина без замка на 0,2 м больше, чем у 390 (2,0 м против 1,8 м).
- Резервное питание опционально — при подключении ИБП ворота продолжают работать при отключении сети.
