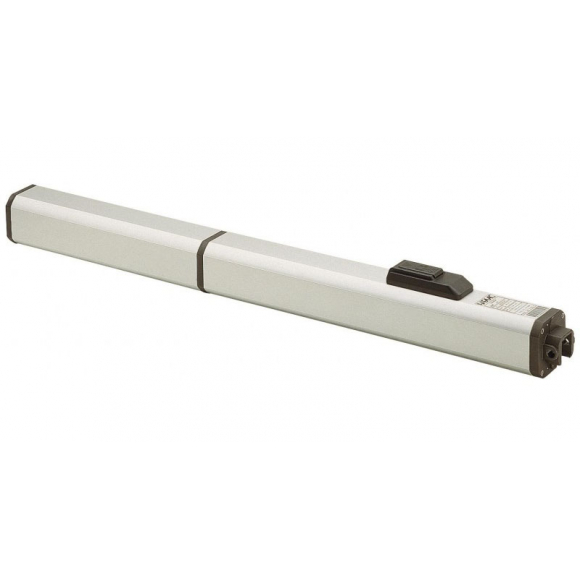

FAAC 400 CBAC (арт. 10420177) — гидравлический линейный привод для тяжёлых распашных ворот со створками шириной до 2,2 м (рекомендуется) и массой до 800 кг. Поставляется как одиночный привод (1 шт.) без платы управления. Принципиальное отличие от всей серии 412/414: внутри корпуса вместо электромеханического редуктора — гидравлический насос и поршень, работающие в масляной среде. Это обеспечивает бесшумный ход, встроенный гидрозамок в обоих крайних положениях, тяговое усилие 6200 Н и работу при -40°C без потери характеристик. Интенсивность 70 циклов/час. Итальянское производство FAAC с 1965 года.
Как устроен FAAC 400 CBAC:
Электродвигатель
Однофазный асинхронный двигатель 230В создаёт давление через гидравлический насос. При отключении питания насос останавливается — масло остаётся под давлением, удерживая ворота гидрозамком.
Гидравлический насос
Нагнетает масло под давлением в гидравлический цилиндр. Перепускной клапан ограничивает максимальное давление — гидравлическая защита от защемления без электронного контроля.
Гидравлический поршень
Выдвигается и убирается под давлением масла. Ход 260 мм. Масляная среда обеспечивает плавность и бесшумность движения без металлического шума редуктора.
Гидрозамок CBAC
Блокирует масло в цилиндре в положениях «открыто» и «закрыто» (C — закрыто, B — оба положения, AC — оба с замком). Ворота невозможно сдвинуть руками при выключённом приводе.
Масло FAAC HP OIL
Специальное гидравлическое масло для приводов серии 400. Сохраняет рабочую вязкость при -40°C. Требует периодической проверки уровня — не ниже минимальной отметки в масленке.
Разблокировка ключом
Специальный ключ-расцепитель позволяет вручную открыть ворота при отключении электричества, сбрасывая давление в гидросистеме. Устройство разблокировки закрывается на ключ.
Что входит в поставку (арт. 10420177):
Гидравлический привод FAAC 400 CBAC — 1 шт. Корпус с антикоррозийным покрытием, класс защиты IP 55. Электродвигатель 230В, гидравлический насос, поршень, ход 260 мм, скорость 10 мм/с. Встроенные гидрозамки в положениях «открыто» и «закрыто» — механическая блокировка без питания. Перепускной клапан — защита от защемления через контроль давления. Масло FAAC HP OIL залито на заводе.
Упоры механические — 1 компл. (арт. 490042) Встраиваемые механические упоры положений «открыто» и «закрыто» — в отличие от серии 412/414, упоры входят в поставку одиночного привода.
Ключ разблокировки. Для аварийного ручного открытия ворот.
Пусковой конденсатор 8 мкФ 400 В.
Паспорт и руководство по монтажу.
НЕ входит: плата управления (E045, арт. 790005), корпус для платы (арт. 720119), радиоприёмник, пульты, фотоэлементы — приобретаются отдельно.
Когда выбирать 400 CBAC, а не 412/414:
| Параметр | FAAC 400 CBAC | FAAC 414 DX/SX |
|---|---|---|
| Тип привода | Гидравлический | Электромеханический |
| Тяговое усилие | 6200 Н | 3500 Н |
| Интенсивность | 70 цикл/час | 18 цикл/час |
| Рабочая температура | -40...+55°C | -20...+50°C |
| Бесшумность хода | ✅ Масляный ход | Стандартный |
| Гидрозамок (оба положения) | ✅ Да | ❌ Только самоблок. |
| Ход поршня/штока | 260 мм | 400 мм |
| Обслуживание | Проверка уровня масла | Смазка шарниров |
Почему выбирают FAAC 400 CBAC:
- -40°C — реальная рабочая температура — масло FAAC HP OIL сохраняет рабочую вязкость при экстремально низких температурах: для Сибири, Урала и Севера это не маркетинг, а инженерное решение.
- Тяговое усилие 6200 Н — почти вдвое больше, чем у электромеханических 414 (3500 Н): уверенное открытие очень тяжёлых ворот при сильной ветровой нагрузке.
- Гидрозамок в обоих положениях — ворота механически заблокированы и в закрытом, и в открытом состоянии: высокая устойчивость к несанкционированному открыванию и удержание при сильном ветре.
- 70 циклов/час — в 4 раза выше, чем у серии 412/414: подходит для промышленных КПП и объектов с высоким трафиком без пауз на охлаждение.
- Бесшумный ход — масляный поршень работает без металлического шума редуктора: критично для жилых комплексов и объектов рядом с жилыми зонами.
- Угол открытия до 125° — больше, чем у серии 412/414 (до 110°): ворота открываются шире при ограниченном пространстве проёма.
- Гидравлическая защита от защемления — перепускной клапан ограничивает давление в системе: защита без электронного контроля, надёжна при любой температуре.
- IP 55 — лучше, чем у серии 412/414 (IP 44) — защита от пыли и водяных струй со всех сторон: для объектов с мойкой территории и интенсивными осадками.
- Упоры в комплекте — механические упоры положений «открыто» и «закрыто» входят в поставку одиночного привода (в отличие от 412/414, где упоры — опция).
- Итальянское производство FAAC — компания с 1965 года, мировой лидер автоматики для ворот: европейское качество материалов и сборки.
