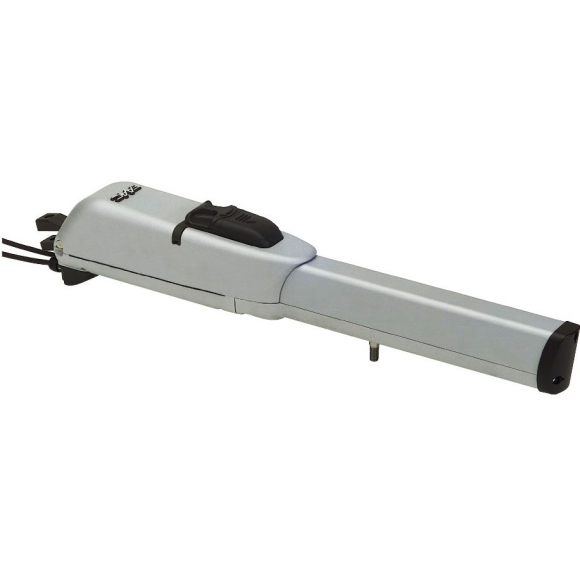

FAAC 413 LS (арт. 104414) — компактный электромеханический линейный привод для распашных ворот с короткими и средними створками шириной до 1,8 м (до 2,5 м с электрозамком) и массой до 400 кг. Поставляется как одиночный привод (1 шт.) без платы управления. Питание 230 В, тяговое усилие 2000 Н, ход штока 300 мм. Серия 413 — младшая модель в линейке 413/415 FAAC: меньший корпус и короткий шток делают её оптимальной для ворот шириной до 1,8 м, где применение более длинного 415 L LS (ход 400 мм) избыточно. Как и у серии 415: смещённая ось силы тяги, электрические концевые выключатели 24 В (исполнение LS), корпус из литого алюминия с двойным покрытием, самоблокирующийся редуктор. Итальянское производство FAAC с 1965 года.
Допустимые нагрузки FAAC 413 LS в зависимости от ширины:
| Ширина створки | Макс. масса | Электрозамок | Примечание |
|---|---|---|---|
| до 1,8 м | до 400 кг | Не нужен | Самоблокировка редуктора достаточна |
| 1,8–2,5 м | до 400 кг | Обязателен | Без замка возможен сдвиг ворот при ветре |
| более 2,5 м | — | Не применяется | Используйте FAAC 415 L LS (арт. 104418) |
FAAC 413 LS или FAAC 415 L LS — как выбрать:
| Параметр | FAAC 413 LS (104414) | FAAC 415 L LS (104418) |
|---|---|---|
| Тяговое усилие | 2000 Н | 3000 Н |
| Ход штока | 300 мм | 400 мм |
| Макс. ширина без замка | 1,8 м | 2,5 м |
| Макс. ширина с замком | 2,5 м | 4 м |
| Макс. масса | 400 кг | до 1000 кг (с замком) |
| Ось тяги | Смещённая | Смещённая |
| Концевые выключатели | Электрические 24 В | Электрические 24 В |
| Обязательная плата | 455D (рег. усилия) | 455D (рег. усилия) |
Что входит в поставку (арт. 104414):
Привод FAAC 413 LS — 1 шт. Линейный электромеханический нереверсивный привод со смещённой осью силы тяги. Корпус из литого под давлением алюминия с двойным лакокрасочным покрытием, класс IP 44. Ход штока 300 мм, скорость 16 мм/с, усилие 2000 Н. Встроенные электрические концевые выключатели открытого и закрытого положений на 24 В — не нужны механические упоры в конечных точках.
Устройство разблокировки с ключом. Ворота открываются вручную при отключении электричества — упрощённый механизм работы.
Пусковой конденсатор 6,3 мкФ 400 В.
Монтажные принадлежности. Передний и задний кронштейны для установки без сварки.
Паспорт и руководство по монтажу.
НЕ входит: плата управления с электронной регулировкой усилия (рекомендуется 455D арт. 790917), корпус «Е» (арт. 720119), радиоприёмник, пульты, фотоэлементы — приобретаются отдельно.
Совместимые платы управления:
455D ⚠ Рекомендуется
Единственная рекомендованная плата — обязательна для корректной защиты от защемления серии 413. Электронная регулировка усилия, 8 режимов работы, дисплей, радиоразъём RP, программируемое замедление и усилие через концевые выключатели LS.
Арт. 790917; корпус «Е»: 720119E045
Базовая плата для приводов FAAC 230В. Поддерживает концевые выключатели LS серии 413/415. Внимание: плата E045 не имеет электронной регулировки усилия — не обеспечивает полноценную защиту от защемления.
Арт. 790005; только при наличии SafecoderE124
Плата с шинным соединением BUS и электронной регулировкой усилия. Поддержка фотоэлементов XP, GSM-модуля. Для объектов с расширенными требованиями к безопасности.
Арт. E124Почему выбирают FAAC 413 LS:
- Оптимален для ворот до 1,8 м — ход 300 мм точно рассчитан под эту ширину: привод компактнее и дешевле 415 L LS там, где длинный шток избыточен.
- Смещённая ось тяги — монтаж в нише — при нестандартном расположении петли привод устанавливается методом углубления в нишу столба: не нужно менять конструкцию ворот.
- Универсальный — нет DX/SX — один артикул для обеих створок: не нужно заказывать право- и левостороннюю версии, как в серии 414.
- Электрические концевые выключатели 24 В — крайние положения без механических упоров: точная остановка и программируемое замедление через плату 455D.
- Самоблокирующийся редуктор — ворота механически удерживаются без питания: электрозамок не нужен при ширине до 1,8 м.
- Двойное лакокрасочное покрытие — корпус из литого алюминия с двумя слоями краски: повышенная атмосферостойкость при многолетнем наружном монтаже.
- Открывание внутрь и наружу — один привод для обоих направлений открытия: не нужна специальная версия под конкретную конфигурацию въезда.
- Упрощённая разблокировка — удобный механизм ключом для аварийного открытия ворот вручную при отключении электричества.
- Итальянское производство FAAC — компания с 1965 года, мировой лидер автоматики для ворот: европейское качество материалов и сборки.
