Комплект FAAC 414 — наиболее мощный электромеханический линейный привод в сравниваемой серии: тяговое усилие 3500 Н и ход штока 400 мм для ворот шириной до 3 м и весом до 400 кг. Как и FAAC 412, модель 414 выпускается в двух зеркальных версиях — DX (правый) и SX (левый). В комплект входят один привод DX и один SX, плата E045 в корпусе «Е». В отличие от 413 LS и 415 LLS, где приводы идентичны, для 414 нужно правильно определить правую и левую сторону до заказа. Встроенные концевые выключатели, самоблокировка без замка до 1,8 м.
Технические характеристики FAAC 414
| Тип привода | Линейный электромеханический (червячная передача) |
| Питание | 230 В (+6%/-10%), 50/60 Гц |
| Тяговое усилие | 3500 Н — максимальное в серии |
| Рабочий ход штока | 400 мм |
| Скорость движения штока | 15 мм/с |
| Рекомендуемая ширина | до 3 м (без замка до 1,8 м) |
| Максимальный вес | до 400 кг |
| Угол открытия | до 110° |
| Интенсивность | 35% (≈ 18–25 циклов/час) |
| Рабочая температура | -20 / +55 °C |
| Класс защиты | IP44 |
| Конденсатор | 8 мкФ |
| Термозащита | 140 °C |
| Концевые выключатели | Встроенные — упоры не нужны |
| Конфигурация | DX (правый, арт. 6171012) + SX (левый, арт. 6171013) |
| Ось тяги | Стандартная |
| Самоблокировка | Да — замок не нужен до 1,8 м |
| Ручная разблокировка | Ключом |
| Блок управления | E045 в корпусе «Е» |
| Страна производства | Италия (FAAC S.p.A.) |
Допустимые нагрузки по ширине
| Ширина створки | Макс. вес | Замок |
|---|---|---|
| до 1,8 м | до 400 кг | Не требуется |
| 1,8–3,0 м | до 400 кг | Электрозамок обязателен |
Сравнение FAAC 413 LS, 414 и 415 LLS
Три электромеханических привода одного поколения FAAC. FAAC 414 — лидер по тяговому усилию в этой тройке.
| Параметр | 413 LS | 414 этот товар | 415 LLS |
|---|---|---|---|
| Ось тяги | Смещённая — узкие столбы | Стандартная | Стандартная |
| Тяговое усилие | 2000 Н | 3500 Н — максимальное | 3000 Н |
| Ход штока | 300 мм | 400 мм | 400 мм |
| Рекомендуемая ширина | до 2,5 м | до 3 м | до 4 м |
| Конфигурация | Идентичные | DX + SX — разные | Идентичные |
| Класс защиты | IP44 | IP44 | IP54 |
| Скорость | 16 мм/с | 15 мм/с | 16 мм/с |
| Интенсивность | 35% | 35% | 35% |
| Концевики | Встроенные | Встроенные | Встроенные |
| Для кого | Узкие столбы, до 2,5 м | Стандартные ворота до 3 м, макс. усилие | Широкие ворота до 4 м, IP54 |
На что обратить внимание: DX и SX — разные артикулы; проверьте правую и левую стороны до заказа. IP44 — не подходит для мест с прямым попаданием водяной струи; если нужен IP54 — 415 LLS.

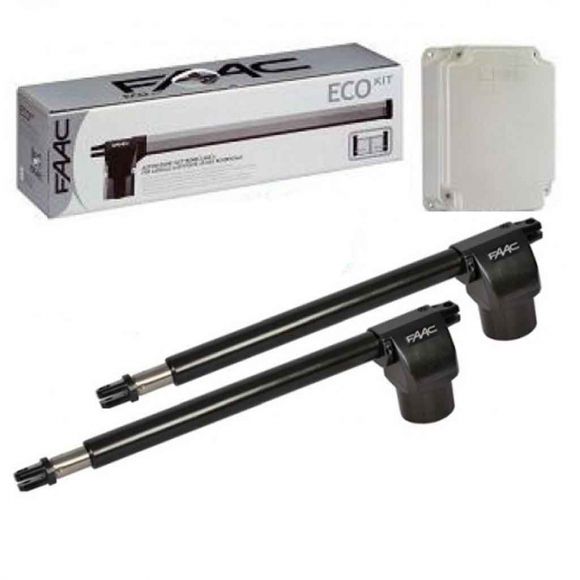

Состав комплекта FAAC 414 KIT
Привод 414 DX — 1 шт. (правый)
Правосторонний. Ход 400 мм, 3500 Н, 15 мм/с. Встроенные концевики. IP44, -20/+55°C, 8 мкФ.
Привод 414 SX — 1 шт. (левый)
Левосторонний. Идентичные характеристики. Определяется со стороны дома: левая створка = SX. Не взаимозаменяем с DX.
Плата управления E045 — 1 шт.
В защитном корпусе «Е». 800 Вт, BUS 2EASY, XF, USB. Замедление, задержка второй створки, автозакрытие.
Что нужно докупить
Приёмник + пульты. Фотоэлементы + лампа. При ширине более 1,8 м — электрозамок. SAFEcoder — для функции обнаружения препятствий.
Преимущества FAAC 414
- Максимальное усилие 3500 Н — наибольшее среди трёх сравниваемых моделей; уверенно открывает тяжёлые ворота до 400 кг при ширине до 3 м.
- Ход штока 400 мм — больший диапазон монтажных размеров по сравнению с 413 LS (300 мм).
- Встроенные концевики — нет внешних упоров, чище монтаж.
- Плата E045 с USB — обновление ПО, 800 Вт, BUS 2EASY, XF.
Конструкция привода: что внутри FAAC 414
Два привода в комплекте — левый (SX) и правый (DX) — внешне зеркальны, но конструкция внутри идентична. Алюминиевый корпус скрывает полностью закрытый редуктор, разобрать который до конца невозможно: валы с подшипниками запрессованы в корпус в натяг, ходовой шток завальцован. Это намеренное конструктивное решение FAAC — повышение жёсткости и герметичности узла.
В комплекте поставки — монтажные кронштейны, крепёжный комплект, конденсаторы и ключи аварийной разблокировки. Конденсаторы поставляются отдельно (не встроены в корпус мотора), что нужно учитывать при монтаже.
Блок управления в пластиковом корпусе с платой 455 MPS. Плата богата функциями, но имеет один важный недостаток: при скачках напряжения и ударах молнии настройки могут сбиваться — требуется перенастройка. Монтажникам без опыта первичная настройка может показаться сложной.
Механизм аварийной разблокировки расположен сверху корпуса. Удобен для доступа, но при монтаже на улице нужно учитывать: в этой зоне возможно скопление влаги и замерзание в мороз. Рекомендуется дополнительная защита или периодическая проверка в зимний период.
Передача усилия в редукторе: червячная шестерня на валу ротора вращает латунное ведомое колесо. Латунь — значительно более долговечный материал по сравнению с пластиковыми шестернями бюджетных приводов. Далее момент передаётся ходовому винту через многозаходную резьбу.
Ходовой винт с многозаходной резьбой передаёт момент пластиковой гайке-каретке. Пластик — намеренное решение инженеров FAAC: он служит «жертвенным» элементом в паре с металлическим винтом. При перегрузке гайка изнашивается первой, защищая дорогостоящий ходовой винт. Замена гайки значительно дешевле замены всего механизма.
Корпус редуктора представляет собой цельный неразборный узел: вал с шестернями нельзя вытащить, подшипники посажены в натяг. Это повышает жёсткость конструкции и исключает самопроизвольное ослабление посадок при вибрации. Обслуживание привода сводится к смазке доступных узлов — разборки редуктора не требуется.
