Комплект FAAC 415 LLS — старший электромеханический привод в серии, предназначенный для широких ворот шириной до 4 м. Ход штока 400 мм обеспечивает полный угол открытия на воротах большой ширины. Ключевые преимущества перед 413 LS и 414: класс защиты IP54 и возможность монтажа на ворота до 4 м — больше, чем у любой другой модели в тройке. Как и 413 LS, оба привода в комплекте идентичны и взаимозаменяемы — нет DX/SX. Тяговое усилие 3000 Н, скорость 16 мм/с, плата E045 в защитном корпусе «Е».
LLS — двойная длина хода: для широких ворот
Аббревиатура LLS (Long Long Stroke) означает увеличенный двойной ход штока. 400 мм против 300 мм у 413 LS — это критически важно для ворот шириной 3–4 м: при коротком ходе привод физически не обеспечит нужный угол открытия. 415 LLS конструктивно рассчитан именно на эти ширины. Кроме того, IP54 обеспечивает более высокую защиту от пыли и воды по сравнению с IP44 у 413 LS и 414.
FAAC Италия
IP54 — лучший в тройке
до 4 м — шире всех
3000 Н
до 500 кг
-20 / +50 °C
ход 400 мм
16 мм/с
35% интенс.
встроен. концевики
LLS — двойной ход
идентичные приводы
Технические характеристики FAAC 415 LLS
| Тип привода | Линейный электромеханический (червячная передача) |
| Питание | 230 В (+6%/-10%), 50/60 Гц |
| Мощность | 300 Вт |
| Потребляемый ток | 1,3 А |
| Тяговое усилие | 3000 Н |
| Рабочий ход штока | 400 мм (LLS — Long Long Stroke) |
| Скорость движения штока | 16 мм/с |
| Рекомендуемая ширина | до 4 м (без замка до 2,5 м) |
| Максимальный вес | до 500 кг (паспорт) |
| Угол открытия | до 90° |
| Циклов в час | 25 |
| Интенсивность | 35% |
| Рабочая температура | -20 / +50 °C |
| Класс защиты | IP54 — лучший в серии 413/414/415 |
| Конденсатор | 8 мкФ |
| Термозащита | 140 °C |
| Концевые выключатели | Встроенные — упоры не нужны |
| Конфигурация | Идентичные — нет DX/SX, взаимозаменяемы |
| Ось тяги | Стандартная |
| Самоблокировка | Нереверсивная система — замок не нужен до 2,5 м |
| Габариты | 940 × 105 × 148 мм |
| Масса привода | ≈ 10 кг |
| Ручная разблокировка | Ключом |
| Блок управления | E045 в корпусе «Е» |
| Страна производства | Италия (FAAC S.p.A.) |
Допустимые нагрузки по ширине
| Ширина створки | Макс. вес | Замок |
|---|---|---|
| до 2,5 м | до 500 кг | Не требуется |
| 2,5–4,0 м | до 500 кг | Электрозамок обязателен |
Сравнение FAAC 413 LS, 414 и 415 LLS
Три электромеханических привода FAAC. FAAC 415 LLS — единственный с IP54 и диапазоном ширины до 4 м.
| Параметр | 413 LS | 414 | 415 LLS этот товар |
|---|---|---|---|
| Ось тяги | Смещённая — узкие столбы | Стандартная | Стандартная |
| Тяговое усилие | 2000 Н | 3500 Н | 3000 Н |
| Ход штока | 300 мм | 400 мм | 400 мм |
| Рекомендуемая ширина | до 2,5 м | до 3 м | до 4 м — максимум |
| Конфигурация | Идентичные | DX + SX — разные | Идентичные |
| Класс защиты | IP44 | IP44 | IP54 — лучший |
| Скорость | 16 мм/с | 15 мм/с | 16 мм/с |
| Макс. вес (паспорт) | 400 кг | 400 кг | 500 кг |
| Интенсивность | 35% | 35% | 35% |
| Концевики | Встроенные | Встроенные | Встроенные |
| Верхний предел °C | +55 °C | +55 °C | +50 °C |
| Для кого | Узкие столбы, до 2,5 м | До 3 м, макс. усилие | Широкие ворота до 4 м, IP54 |
Когда 415 LLS — единственно правильный выбор
Если ворота шире 3 м — только 415 LLS: ни 413 LS, ни 414 не рассчитаны на такую ширину. Если нужен IP54 — только 415 LLS. Если масса паспортно превышает 400 кг — только 415 LLS с паспортным максимумом 500 кг.
Реальная эксплуатация
Хорошо подходит для: широких въездных ворот частных домов 3–4 м; объектов с ветровой нагрузкой — IP54 лучше держит влагу; тяжёлых кованых или деревянных ворот при ширине 3–4 м.
На что обратить внимание: верхний предел +50°C (у 413 и 414 — +55°C); нижний предел -20°C одинаков у всех трёх. Нереверсивная самоблокировка без замка работает до 2,5 м — при ширине более 2,5 м электрозамок обязателен.
На что обратить внимание: верхний предел +50°C (у 413 и 414 — +55°C); нижний предел -20°C одинаков у всех трёх. Нереверсивная самоблокировка без замка работает до 2,5 м — при ширине более 2,5 м электрозамок обязателен.

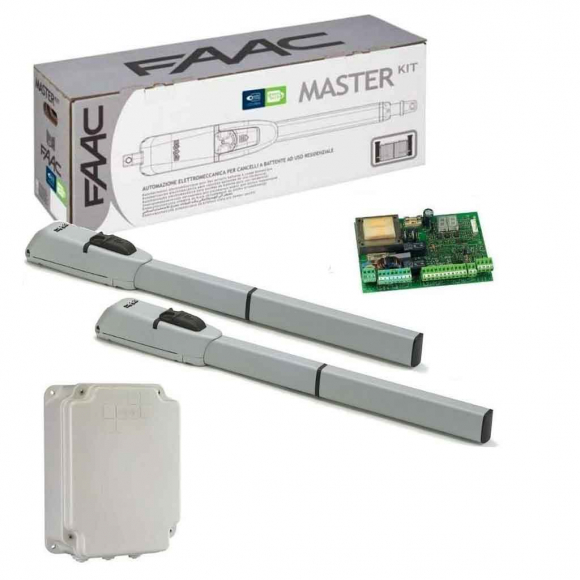

Состав комплекта FAAC 415 LLS KIT
арт. 104418
Привод 415 L LS — 2 шт.
Идентичные взаимозаменяемые приводы. Ход 400 мм, 3000 Н, 16 мм/с, 300 Вт. Встроенные концевики. IP54, -20/+50°C. Масса ~10 кг, 940×105×148 мм.
арт. 790005
Плата управления E045 — 1 шт.
В защитном корпусе «Е». 800 Вт, BUS 2EASY, XF, USB. Замедление, задержка второй створки, автозакрытие, программируемое усилие. SAFEcoder — опционально.
Что нужно докупить
Приёмник + пульты для ДУ. Фотоэлементы SAFEBEAM + лампа. При ширине более 2,5 м — электрозамок. SAFEcoder — для функции обнаружения препятствий (подключается к BUS 2EASY платы E045).
Преимущества FAAC 415 LLS
- Ворота до 4 м — максимум в серии 413/414/415 — единственная модель тройки, рассчитанная на действительно широкие ворота.
- IP54 — лучший класс защиты в сравниваемой тройке — 413 LS и 414 имеют только IP44; 415 LLS выдерживает водяные струи, что важно при открытой установке на объектах с атмосферными осадками.
- Паспортный вес до 500 кг — на 25% выше, чем у 413 LS и 414 (400 кг).
- Идентичные приводы — оба привода одинаковые, взаимозаменяемые; не нужно разбираться с DX/SX.
- Ход 400 мм — обеспечивает полный угол открытия при ширине 3–4 м, где 300 мм у 413 LS физически не хватает.
- Нереверсивная самоблокировка до 2,5 м — больший диапазон без замка по сравнению с 413 LS и 414 (до 1,8 м).
Часто задаваемые вопросы
Что означает LLS в названии?
LLS — Long Long Stroke, двойная длина хода штока. По сравнению со стандартной серией (FAAC 412, 413 с ходом 300 мм), у 415 LLS ход 400 мм. Это необходимо для ворот шириной 3–4 м: при коротком ходе привод не сможет обеспечить достаточный угол поворота створки, и ворота не откроются на нужный угол.
Почему у 415 LLS верхний предел +50°C, а не +55°C как у 413/414?
Более мощный двигатель 300 Вт у 415 LLS генерирует больше тепла при работе. При снижении верхнего предела до +50°C производитель закладывает запас для компенсации самонагрева корпуса при длительной работе. На практике для большинства регионов России разница между +50°C и +55°C несущественна.
До какой ширины работает без электрозамка?
До 2,5 м. Нереверсивная система самоблокировки 415 LLS надёжно удерживает ворота в закрытом положении без дополнительного замка при ширине до 2,5 м. При ширине 2,5–4 м электрозамок обязателен — ветровая нагрузка на широкое полотно может преодолеть удерживающее усилие. Это более широкий диапазон без замка, чем у 413 LS и 414 (до 1,8 м).
Нужно ли заказывать правый и левый приводы?
Нет. В отличие от 414, оба привода 415 LLS идентичны и взаимозаменяемы. Один тип привода устанавливается на обе створки.
