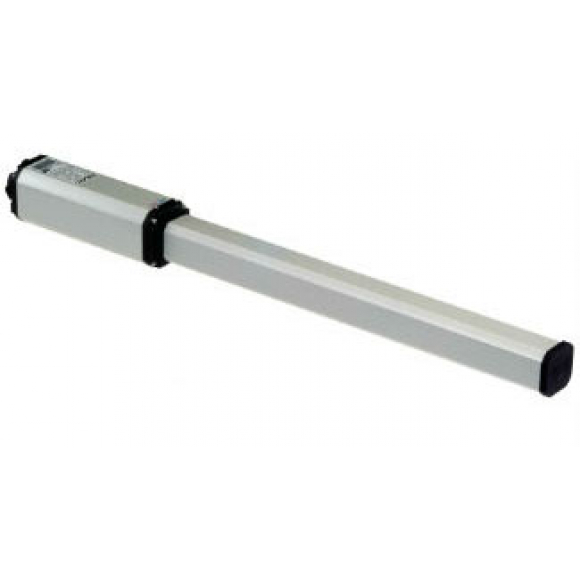

FAAC 422 CBAC (арт. 10420077) — гидравлический линейный привод для распашных ворот с напряжением питания 230В. Рассчитан на тяжёлые створки весом до 800 кг при рекомендуемой ширине створки до 1,8 м (максимально до 3 м с электрозамком). Привод оснащён двойным гидрозамком, фиксирующим створку в открытом и закрытом положениях, что обеспечивает защиту от несанкционированного проникновения. Версия CBAC адаптирована для работы в зимних условиях при температурах до -40°C. Плата управления в комплект поставки одиночного привода не входит — приобретается отдельно.
Технические характеристики привода FAAC 422 CBAC
| Артикул | 10420077 |
|---|---|
| Производитель | FAAC (Италия) |
| Тип привода | Линейный гидравлический |
| Напряжение питания | ~230В (+6% / -10%), 50/60 Гц |
| Потребляемая мощность | 220 Вт |
| Усилие | 5000 Н |
| Максимальный вес створки | до 800 кг |
| Рекомендуемая ширина створки | до 1,8 м |
| Максимальная ширина створки | до 3 м (с электрозамком) |
| Ход штока | 240 мм |
| Скорость поршневого штока | 13 мм/с |
| Интенсивность | 50–55 циклов/час |
| Диапазон рабочих температур | от -40°C до +55°C |
| Класс защиты | IP55 |
| Гидрозамок | Да, в обоих положениях (открыто + закрыто) |
| Разблокировка | Ключом |
| Температура срабатывания термозащиты | 120°C |
| Гидравлическое масло | FAAC HP OIL / HP2 OIL (зимнее) |
| Габариты (Ш x Г x В) | 987 x 120 x 85 мм |
| Плата управления | Не входит в комплект (рекомендуется E045, арт. 790005) |
Комплектация одиночного привода FAAC 422 CBAC
Гидравлический привод FAAC 422 CBAC (арт. 10420077)
Линейный гидравлический привод в корпусе из алюминиевого сплава с антикоррозийным покрытием. Внутри расположены электронасос и гидравлический поршень, приводящий в движение створку ворот. Встроенный двойной гидрозамок надёжно фиксирует створку в крайних положениях, исключая самопроизвольное перемещение и попытки ручного взлома. Механизм аварийной разблокировки с замком на ключ позволяет управлять воротами вручную при отключении электроэнергии.
Дополнительное оборудование (приобретается отдельно)
Плата управления E045 (арт. 790005)
Электронная плата для управления одним или двумя приводами 230В. Оснащена импульсным блоком питания с потреблением 4 Вт в режиме ожидания, входами для фотоэлементов BUS 2EASY и радиоразъёмом XF для подключения встраиваемого приёмника. Поддерживает 6 режимов работы: полуавтоматический, автоматический, пошаговый, с присутствием оператора и комбинированные. Время автоматического закрывания программируется от 0 до 9 мин 50 сек.
Корпус «Е» для платы управления (арт. 720119)
Пластиковый корпус для размещения платы управления E045 и вспомогательных электронных компонентов. Крышка на винтах обеспечивает степень защиты IP55 от пыли и струй воды. Габариты: 204 x 85 x 265 мм. Предназначен для наружного монтажа рядом с приводом.
Масло гидравлическое FAAC HP OIL
Специальное гидравлическое масло для всех гидравлических приводов FAAC серий 400, 422, 450, 560. Необходимо контролировать уровень масла в масленке привода и доливать при необходимости. Для эксплуатации при температурах ниже -20°C рекомендуется арктическая версия FAAC HP2 OIL. Периодичность проверки — каждые 6 месяцев.
- Двойной гидравлический замок фиксирует створку в обоих крайних положениях — защита от взлома и самопроизвольного перемещения без дополнительного электрозамка (при ширине до 1,8 м)
- Гидравлическая система обеспечивает плавный и практически бесшумный ход створки — комфортно для жилых объектов
- Зимняя версия CBAC с арктическим маслом — стабильная работа до -40°C, подходит для всех регионов России
- Усилие 5000 Н — достаточно для тяжёлых кованых и промышленных створок весом до 800 кг
- Класс защиты IP55 и антикоррозийное покрытие корпуса — монтаж на открытом воздухе без дополнительного укрытия
- Встроенный гидравлический байпас обеспечивает функцию защиты от защемления — безопасность для людей и транспорта
- Аварийная разблокировка ключом — ручное управление воротами при отключении электроэнергии за несколько секунд
- Компактные габариты (987 x 120 x 85 мм) — возможность монтажа на столбах с ограниченным пространством и на калитках
- Совместимость с платами управления E045 и 455D — гибкая настройка до 6 режимов работы и подключение фотоэлементов по шине BUS 2EASY
- Термозащита двигателя (120°C) предотвращает перегрев при интенсивной нагрузке — увеличивает ресурс гидростанции
- Проверенная гидравлическая конструкция, унифицированная с линейкой FAAC 400/402 — доступность запчастей и опыт монтажников
