Комплект FAAC 422 CBAC KIT — компактный гидравлический привод для распашных ворот шириной до 1,8 м и весом до 800 кг, оснащённый двумя гидрозамками — открытого и закрытого положений. Это принципиальное отличие от модели 402 CBC с одним гидрозамком: ворота зафиксированы в обоих крайних положениях, что повышает безопасность и устойчивость к ветровым нагрузкам в открытом состоянии. Тяговое усилие 5000 Н, ход 240 мм, скорость 13 мм/с. Официальный диапазон рабочих температур -40 / +55 °C, IP55. Блок управления E045 в корпусе «Е» входит в комплект. Концевые выключатели (артикул 790057) включены в поставку.
CBAC vs CBC: принципиальная разница — количество гидрозамков
FAAC 422 CBAC — Closed and Open Block Actuator: гидрозамки закрытого И открытого положений. Ворота зафиксированы в обоих крайних точках. FAAC 402 CBC — Closed Block only: гидрозамок только закрытого положения. В открытом состоянии ворота ничем не фиксированы — могут двигаться от ветра. Если открытые ворота должны оставаться строго на месте — нужна модель CBAC.
FAAC Италия
2 гидрозамка (откр.+закр.)
5000 Н тяга
до 800 кг
до 1,8 м рек. / 3 м
-40 / +55 °C
IP55
55 циклов/час
13 мм/с
220 Вт / 230 В
плита E045
Технические характеристики FAAC 422 CBAC
| Тип привода | Линейный гидравлический |
| Питание | 230 В (+6%/-10%), 50/60 Гц |
| Мощность | 220 Вт |
| Потребляемый ток | 1 А |
| Тяговое усилие | 5000 Н |
| Рабочий ход поршня | 240 мм |
| Скорость движения поршня | 13 мм/с (1,3 см/с) |
| Производительность насоса | 1 л/мин |
| Рекомендуемая ширина | до 1,8 м (максимальная 3 м с замком) |
| Максимальный вес (реальный) | 800 кг |
| Максимальный угол открытия | 110° |
| Интенсивность | 50–100% / 55 циклов в час |
| Рабочая температура | -40 / +55 °C |
| Класс защиты | IP55 |
| Гидравлические замки | 2 гидрозамка — открытого И закрытого положений (CBAC) |
| Концевые выключатели | Входят в комплект (арт. 790057) |
| Термозащита | 120 °C |
| Конденсатор | 8 мкФ (в комплекте) |
| Масса привода | 7 кг |
| Корпус | Алюминиевый сплав с антикоррозийным покрытием |
| Ручная разблокировка | Трёхгранный ключ — крышка на ключе |
| Масло | FAAC HP OIL |
| Блок управления в KIT | E045 в корпусе «Е» |
| Страна производства | Италия (FAAC S.p.A.) |
Сравнение FAAC 422 CBAC, 402 CBC и 400 CBAC
Три гидравлических привода FAAC для тяжёлых ворот одного производителя. Выбор определяется шириной ворот, наличием гидрозамка в открытом положении и классом задачи.
| Параметр | 422 CBAC этот товар | 402 CBC | 400 CBAC |
|---|---|---|---|
| Гидрозамки | 2 — открытого + закрытого | 1 — только закрытого | 2 — открытого + закрытого |
| Тяговое усилие | 5000 Н | 5000 Н | 6200 Н — мощнее |
| Рекомендуемая ширина | до 1,8 м | до 1,8 м | до 2,2 м |
| Максимальная ширина | 3 м (с замком) | 3 м (с замком) | 5 м (с замком) |
| Угол открытия | 110° | 110° | 125° |
| Класс защиты | IP55 | IP54 — на ступень ниже | IP55 |
| Температура | -40 / +55 °C | -40 / +55 °C | -40 / +55 °C |
| Интенсивность | 55 циклов/час | 55 циклов/час | 70 циклов/час |
| Скорость | 13 мм/с | 13 мм/с | 10–13 мм/с |
| Мощность | 220 Вт | 220–250 Вт | 220 Вт |
| Плата управления | E045 — одинаково | E045 — одинаково | E045 — одинаково |
| Масса привода | 7 кг — компактнее | 7 кг — компактнее | Тяжелее |
| Цена | Выше, чем 402 CBC | Ниже в линейке | Самая высокая из трёх |
| Для кого | До 1,8 м, нужна фиксация в открытом положении | До 1,8 м, достаточно фиксации только в закрытом | Более 1,8 м, промышленные, 5 м, усилие 6200 Н |
Алгоритм выбора между тремя моделями
Ворота до 1,8 м и нужна фиксация открытого положения (высокая ветровая нагрузка, безопасность на объектах) → 422 CBAC. Ворота до 1,8 м и достаточно фиксации только закрытого (бюджетный выбор) → 402 CBC. Ворота шире 1,8 м, или нужно усилие 6200 Н, или ширина до 5 м → 400 CBAC.
Реальная эксплуатация: для каких объектов выбирают 422 CBAC
Хорошо подходит для: жилых комплексов и охраняемых территорий с высокими требованиями к безопасности — два гидрозамка фиксируют ворота в обоих крайних положениях; объектов в регионах с сильными ветрами, где открытые ворота без фиксации опасно раскачиваются; ворот с ограниченным монтажным пространством — компактный корпус 7 кг удобен при монтаже на узких столбах.
Отличие от 402 CBC на практике: на объектах с транспортным потоком незафиксированные открытые ворота могут двигаться от ветра и задевать проезжающие машины — CBAC исключает это риск полностью.
Уход: проверяйте уровень FAAC HP OIL раз в сезон, доливайте при необходимости. Термозащита 120°C при интенсивном использовании сработает раньше, чем двигатель получит тепловой ущерб.
Отличие от 402 CBC на практике: на объектах с транспортным потоком незафиксированные открытые ворота могут двигаться от ветра и задевать проезжающие машины — CBAC исключает это риск полностью.
Уход: проверяйте уровень FAAC HP OIL раз в сезон, доливайте при необходимости. Термозащита 120°C при интенсивном использовании сработает раньше, чем двигатель получит тепловой ущерб.

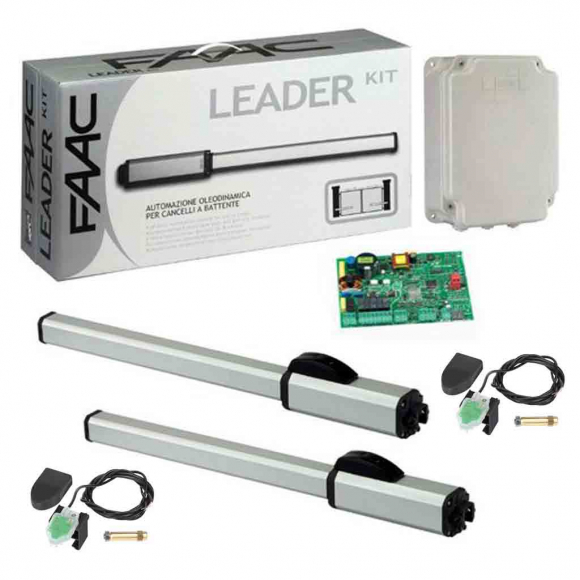

Состав комплекта FAAC 422 CBAC KIT
арт. 10420077
Привод 422 CBAC — 2 шт.
Гидравлический линейный 230 В. Два гидрозамка: открытого и закрытого положений. Ход 240 мм, скорость 13 мм/с, тяга 5000 Н. IP55, -40/+55°C, термозащита 120°C. Масса 7 кг. Антикоррозийный алюминиевый корпус. Масло FAAC HP OIL.
арт. 790005 / 790077
Плата управления E045 — 1 шт.
В корпусе «Е» с крышкой на винтах. Управление 2 приводами 230 В, максимальная мощность 800 Вт. Входы BUS 2EASY и радиоразъём XF. USB для обновления ПО. Программируемое замедление и детектирование препятствий (при наличии энкодера).
арт. 790057
Концевые выключатели — 2 шт.
Входят в стандартный комплект. Определяют крайние положения открытия и закрытия. При достижении упора ток в цепи нагрузки резко возрастает — плата E045 фиксирует команду «стоп» и отключает привод.
Корпус «Е» + что докупить
Корпус «Е» для платы управления входит в KIT. Для управления пультом: приёмник XF433 / RP2 868 + пульты FAAC. Для безопасности: фотоэлементы SAFEBEAM / XP20 + лампа. При ширине более 1,8 м: электрозамок. Для функции обнаружения препятствий: энкодер SAFEcoder.
Преимущества FAAC 422 CBAC KIT
- Два гидрозамка (открытого И закрытого) — ворота зафиксированы в обоих крайних положениях. В отличие от 402 CBC (один замок только закрытого), открытые ворота 422 CBAC не двигаются от ветра и не представляют опасности для транспорта.
- IP55 — полная пылезащита и брызгозащита — на ступень выше, чем IP54 у 402 CBC; рекомендуется для объектов с прямым попаданием воды и высокой запылённостью.
- -40 / +55 °C официально — расширенный температурный диапазон подтверждён документально; надёжно работает в любом климате России.
- Компактный корпус 7 кг — один из самых лёгких гидравлических приводов FAAC; удобен при монтаже в местах с ограниченным пространством и на узких столбах.
- Плата E045 в комплекте — полнофункциональный блок управления с 800 Вт, BUS 2EASY, XF, USB; никакого отдельного выбора платы не требуется.
- Гидравлическая защита от защемления — при встрече с препятствием давление в гидросистеме резко возрастает — встроенный предохранительный клапан сбрасывает давление и привод останавливается до возникновения травмы.
- Бесшумный ход — гидравлика работает тише электромеханики; подходит для жилых объектов.
Часто задаваемые вопросы
Что означают буквы CBAC и почему это важнее CBC?
CBAC — Closed and Open Block Actuator: привод с гидравлической блокировкой в обоих крайних положениях. CBC — Closed Block only: блокировка только в закрытом положении. На практике это значит следующее: при модели CBC открытые ворота не зафиксированы и могут двигаться от ветра. При CBAC ворота гидравлически «заперты» и в открытом положении. Для объектов с транспортным трафиком, ветровыми нагрузками или повышенными требованиями к безопасности — только CBAC.
Чем 422 CBAC отличается от 400 CBAC?
Три ключевых отличия: тяговое усилие (5000 Н у 422 против 6200 Н у 400), рекомендуемая ширина (1,8 м у 422 против 2,2 м у 400), угол открытия (110° против 125°). При этом 422 CBAC компактнее (7 кг) и дешевле. Если ворота до 1,8 м и до 800 кг — 422 CBAC достаточно. Если шире 1,8 м или нужен запас по усилию — 400 CBAC.
Нужен ли электрозамок при установке 422 CBAC?
При ширине до 1,8 м — нет. Оба гидрозамка фиксируют ворота в закрытом положении гидравлически — открыть ворота принудительно без разблокировки невозможно. При ширине более 1,8 м производитель рекомендует дополнительный электрозамок, так как возрастающая ветровая нагрузка на широкое полотно может в сочетании с другими факторами превысить удерживающее усилие.
Как работает гидравлический замок открытого положения?
Когда поршень достигает крайнего положения «открыто», гидравлический клапан замыкается и удерживает давление в цилиндре с открытой стороны. Масло в замкнутом объёме не может перетечь — поршень стоит неподвижно. При команде на закрытие насос создаёт обратное давление, клапан открывается и поршень начинает движение.
Почему нужно проверять уровень масла?
Гидравлическая система 422 CBAC — замкнутая, но небольшие потери масла при длительной эксплуатации неизбежны из-за микроуплотнений. При падении уровня ниже минимума насос качает воздух — нестабильная работа, ускоренный износ клапанов. Проверяйте уровень через масленку раз в сезон. При доливе: только FAAC HP OIL — другие масла несовместимы с материалом уплотнений.
