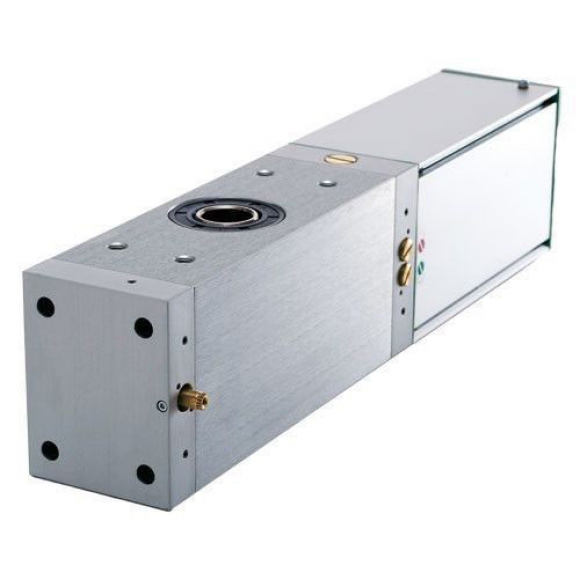

FAAC 560 CBAC (арт. 104561) — гидравлический рычажный привод, разработанный исключительно для автоматизации складывающихся (складных) двустворчатых ворот. Поставляется как одиночный привод (1 шт.) без рычага и без платы управления. Привод фиксируется на одной секции складной створки; движение обеспечивается через телескопический рычаг (арт. 738703 — приобретается отдельно). Питание 230 В, крутящий момент 320 Нм, угловая скорость 12,4 град/с, мощность 220 Вт. Рекомендуемая ширина одной панели — до 1,5 м, масса створки — до 600 кг. Гидрозамки в положениях «открыто» и «закрыто», защита через два перепускных клапана, рабочая температура -40...+55 C, класс защиты IP 55. Масло FAAC HP OIL. Итальянское производство FAAC с 1965 года.
Как работает FAAC 560 CBAC на складывающихся воротах
Гидравлический привод
Электродвигатель 230 В с реверсом приводит гидравлический насос. Масло под давлением движет поршень. Крутящий момент 320 Нм передается через выходной вал на телескопический рычаг. Масса привода 12 кг, габариты 480x85x110 мм.
Телескопический рычаг (арт. 738703)
Соединяет выходной вал привода с точкой шарнира между двумя панелями складной створки. При вращении вала рычаг складывает или раскладывает панели. Длина рычага регулируется под конкретную геометрию ворот. Приобретается отдельно — по 1 шт. на каждый привод.
Гидрозамок CBAC
Блокирует масло в цилиндре в положениях «открыто» и «закрыто»: ворота удерживаются без питания и без электрозамка. Исключает случайное складывание панелей при сильном ветре или внешнем воздействии.
Два перепускных клапана
Система защиты от механических травм: при встрече складывающейся панели с препятствием давление в цилиндре превышает пороговое значение, перепускной клапан сбрасывает давление и движение прекращается. Защита без электронного сенсора.
Масло FAAC HP OIL
Специальное гидравлическое масло FAAC для привода серии 560. Рабочая вязкость при -40 C. Требует периодической проверки уровня в масленке — доливать только FAAC HP OIL.
Разблокировка
При отключении электропитания ворота открываются вручную через механизм разблокировки. Складные панели можно свободно перемещать вручную после разблокировки привода.
Что входит в поставку (арт. 104561)
Привод FAAC 560 CBAC — 1 шт. Гидравлический рычажный привод для складных ворот. Реверсивный однофазный электродвигатель 230 В, гидравлический насос, поршень. Крутящий момент 320 Нм, угловая скорость 12,4 град/с, мощность 220 Вт. Гидрозамки открытого и закрытого положений (CBAC). Два перепускных клапана для защиты от механических травм. Корпус с антикоррозийным покрытием, класс IP 55. Масло FAAC HP OIL залито на заводе.
Механизм аварийного расцепления. Разблокировка ворот вручную при отключении электричества.
Паспорт и руководство по монтажу.
НЕ входит: телескопический рычаг (арт. 738703, обязателен!), плата управления (арт. 790005), корпус для платы (арт. 720119), радиоприемник, пульты, фотоэлементы — приобретаются отдельно.
Необходимые аксессуары (докупаются отдельно)
Рычаг телескопический
Обязательный элемент системы — без рычага привод не работает. Соединяет выходной вал привода с шарниром между панелями складной створки. По 1 шт. на каждый привод.
Арт. 738703 — ОБЯЗАТЕЛЕНПлата управления E045
Основная плата для 2 приводов 230 В. Входы BUS 2EASY для фотоэлементов, радиоразъем XF, 5 режимов работы + пошаговый. Штатная плата для комплекта 560 CBAC KIT.
Арт. 790005; корпус «Е»: 720119Корпус «Е»
Пластиковый корпус для платы E045 и аксессуаров. IP 55, крышка на винтах. Монтируется на столб или стену рядом с воротами.
Арт. 720119Радиоприемник XF 433
Встраиваемый 2-канальный приемник 433 МГц для платы E045. Для управления пультами серии FAAC XT2/XT4 433 МГц.
Арт. XF433Почему выбирают FAAC 560 CBAC
- Единственный привод FAAC для складных ворот — специализированное решение для конструкции, которую не автоматизировать стандартными линейными или рычажными приводами серии 390/414.
- Складная конструкция экономит пространство — панели убираются вдоль пролета: автомобиль может подъехать вплотную к воротам, не ожидая полного открытия распашной створки.
- Гидравлический привод — 320 Нм — высокий крутящий момент для тяжелых складных ворот до 600 кг: уверенное складывание и раскладывание при ветровой нагрузке.
- -40...+55 C — для российского климата — масло HP OIL и реверсивный двигатель работают в любых климатических условиях от Сочи до Якутии.
- Гидрозамок в обоих положениях — ворота заблокированы и в открытом, и в закрытом состоянии без питания: защита от несанкционированного доступа и от ветрового сдвига.
- Два перепускных клапана — гидравлическая защита от защемления: при встрече панели с препятствием движение прекращается без электронного контроля.
- IP 55 — защита от водяных струй: надежная работа под дождем и снегом на открытых промышленных площадках.
- Интенсивность 50-70% — рассчитан на коллективные, промышленные и коммерческие объекты с частыми циклами открытия, в отличие от бытовых приводов с интенсивностью 20-30%.
- Реверсивный двигатель — в отличие от нереверсивных приводов серии 400 CBAC, двигатель 560 вращается в обе стороны: управление открыванием и закрыванием без гидравлического переключателя.
- Телескопический рычаг с регулировкой — регулируемая длина адаптирует привод к геометрии конкретных складных ворот без замены деталей.
- Итальянское производство FAAC — компания с 1965 года, мировой лидер автоматики для ворот: европейское качество материалов и сборки.
