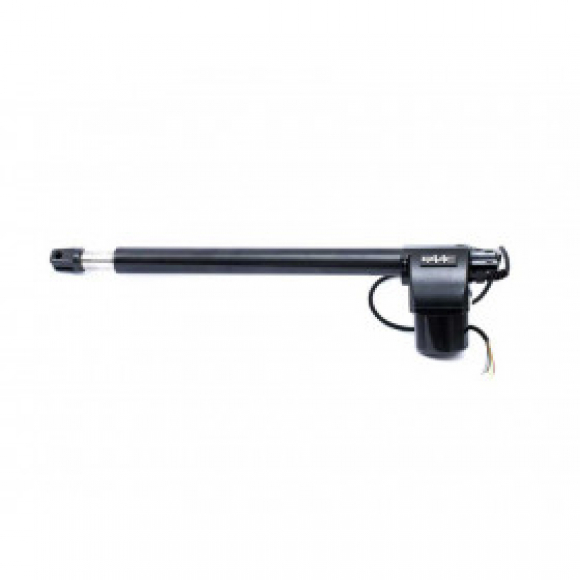

FAAC 414 LONG SX (арт. 6171024) — линейный электромеханический привод для распашных ворот со створками шириной до 5 м и массой до 1000 кг. SX = левосторонний (от итал. Sinistro — левый): устанавливается на левую створку при взгляде изнутри участка. LONG — удлиненная версия с ходом штока 500 мм, обеспечивающая полный угол открытия для широких ворот до 5 м. Поставляется как одиночный привод (1 шт.) без платы управления. Питание 230 В, тяговое усилие 3500 Н, самоблокирующийся червячный редуктор, угол открытия до 110. Зеркальная версия — 414 LONG DX (арт. 6171023). Итальянское производство FAAC с 1965 года.
Как определить: SX (левый) или DX (правый)
FAAC 414 LONG SX
Левая створкаАрт. 6171024
Этот товар
внутри участка
лицом к воротам
FAAC 414 LONG DX
Правая створкаАрт. 6171023
Все версии серии FAAC 414
| Модель | Арт. | Сторона | Ход штока | Макс. ширина | Макс. масса |
|---|---|---|---|---|---|
| 414 DX | 6171012 | Правый | 400 мм | 3 м | 800 кг |
| 414 SX | 6171013 | Левый | 400 мм | 3 м | 800 кг |
| 414 LONG DX | 6171023 | Правый | 500 мм | 5 м | 1000 кг |
| 414 LONG SX | 6171024 | Левый | 500 мм | 5 м | 1000 кг |
Что входит в поставку (арт. 6171024)
Линейный привод FAAC 414 LONG SX — 1 шт. Левосторонний удлиненный электромеханический линейный привод. Самоблокирующийся червячный редуктор — электрозамок не нужен. Нереверсивный двигатель 230 В, тяговое усилие 3500 Н, ход штока 500 мм, скорость 16 мм/с, угол открытия до 110. Механизм разблокировки на задней стороне корпуса для ручного открытия при отключении электричества.
Монтажный комплект. Кронштейны и крепежные элементы для установки без сварки.
Паспорт и руководство по монтажу.
НЕ входит: плата управления, корпус для платы, радиоприемник, пульты, фотоэлементы — приобретаются отдельно.
Совместимые платы управления
E045
Основная плата для серий 412, 414 и 414 LONG. 2 мотора 230 В, входы BUS 2EASY, радиоразъем XF, 5 режимов + пошаговый. Импульсный блок питания ~230 В.
Арт. 790005; корпус «Е»: 720119455D
Расширенная плата с дисплеем и 8 режимами. Совместима с BUS XIB. Для объектов с нестандартной логикой управления или программируемым замедлением.
Арт. 790917; корпус «Е»: 720119E124
Плата с шинным соединением BUS. Поддержка фотоэлементов XP, GSM-модуля и расширенного контроля безопасности. Для промышленных объектов с широкими воротами.
Арт. E124Почему выбирают FAAC 414 LONG SX
- Ход штока 500 мм — для ворот до 5 м — единственное отличие от базовой 414 SX: больший ход обеспечивает полное открытие широких и тяжелых створок.
- До 1000 кг на створку — тяжелые кованые, сварные и профильные ворота большой ширины на промышленных и коммерческих объектах.
- Тяговое усилие 3500 Н — уверенное открытие широких тяжелых ворот при ветровой нагрузке на большую парусную площадь.
- Самоблокирующийся редуктор — механическое удержание ворот в крайних положениях без питания: электрозамок не нужен при любой ширине до 5 м.
- Зеркальная совместимость с 414 LONG DX — в паре с арт. 6171023 образуют полноценную систему двух широких створок под управлением одной платы E045.
- Угол открытия до 110 — ворота открываются шире стандартных 90: увеличивает ширину проезда при ограниченном пространстве между столбами.
- Простой монтаж без сварки — монтажный комплект в поставке; разблокировка ключом с задней стороны без специнструмента.
- Обратная совместимость с платами серии 414 — E045, 455D, E124: те же платы, что и для стандартной 414 SX, без замены управляющей электроники.
- Глубина осадки петли до 25 см — подходит для ворот на широких клинкерных и кирпичных столбах, где другие приводы не дотягиваются.
- Итальянское производство FAAC — компания с 1965 года, мировой лидер автоматики для ворот: европейское качество материалов и сборки.
