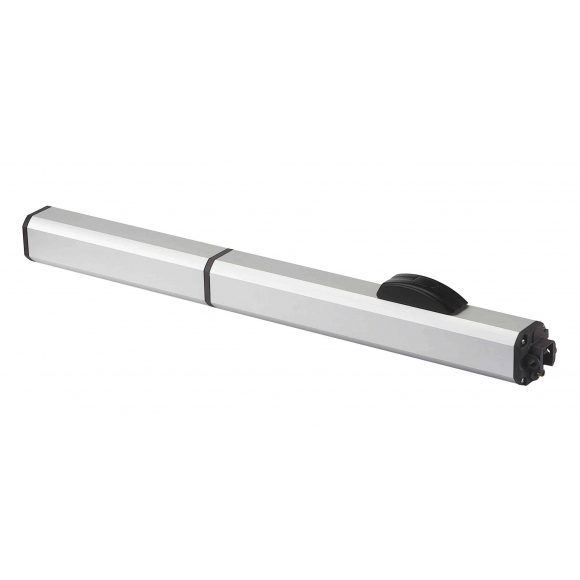

FAAC S450H CBAC (арт. 1041001577) — гибридный линейный привод для тяжёлых распашных ворот со створками шириной до 2 м (до 3 м с замком) и массой до 800 кг. Поставляется как одиночный привод (1 шт.) без блока управления. Буква «H» в названии означает Hybrid: электрический насос питается от 24 В постоянного тока и приводит в движение гидравлический плунжер — лучшее из двух технологий в одном корпусе. Скорость поршня 25 мм/с (в 2,5 раза быстрее 400 CBAC), интенсивность 100%, встроенный энкодер SAFEcoder, гидрозамки в обоих положениях, упоры в комплекте, рабочая температура до -40°C. Итальянское производство FAAC.
Как устроен FAAC S450H CBAC (гибридная технология):
Электронасос 24В
Компактный электрический насос питается от безопасного напряжения 24В. Создаёт гидравлическое давление в замкнутом контуре. Низкое рабочее напряжение — безопаснее при обслуживании, стабильнее при перепадах сети.
Гидравлический плунжер
Движется под давлением масла. Ход 311 мм, скорость до 25 мм/с — в 2,5 раза быстрее серии 400 CBAC. Масляная среда обеспечивает бесшумность, плавность и высокое тяговое усилие 5000 Н.
Гидрозамок CBAC
Блокирует масло в цилиндре в положениях «открыто» и «закрыто». Ворота удерживаются механически без питания и без электрозамка при ширине до 2 м. Исключает несанкционированное открывание.
Энкодер SAFEcoder
Абсолютный энкодер отслеживает точное положение плунжера в реальном времени. Функции: обнаружение препятствия с мгновенным реверсом, программируемое замедление, регулировка скорости и усилия — без внешних датчиков.
Встроенные упоры
Механические упоры открытого и закрытого положений входят в поставку и встроены в конструкцию — не нужны внешние упоры на воротах или столбах. Регулируются под конкретный угол открытия.
Масло FAAC HP OIL
Специальное гидравлическое масло FAAC. Сохраняет рабочую вязкость при -40°C. Требует периодической проверки уровня в масленке — при необходимости доливать только FAAC HP OIL.
FAAC S450H CBAC или FAAC 400 CBAC — как выбрать:
| Параметр | FAAC S450H CBAC | FAAC 400 CBAC |
|---|---|---|
| Тип | Гибридный (24В + гидравлика) | Гидравлический (230В) |
| Питание насоса/двигателя | 24 В DC | 230 В AC |
| Скорость поршня | 25 мм/с | 10 мм/с |
| Интенсивность | 100% | 70% |
| Тяговое усилие | 5000 Н | 6200 Н |
| Энкодер SAFEcoder | ✅ Встроен | ❌ Нет |
| Упоры в комплекте | ✅ Встроенные | ✅ Отдельно (490042) |
| Рабочая температура | -40...+55°C | -40...+55°C |
| Класс защиты | IP 55 | IP 55 |
| Рекомендуемая ширина | до 2 м | до 2,2 м |
Что входит в поставку (арт. 1041001577):
Гибридный привод FAAC S450H CBAC — 1 шт. Гибридный линейный привод: электрический насос 24В + гидравлический плунжер. Ход поршня 311 мм, скорость до 25 мм/с, усилие 5000 Н. Гидрозамки открытого и закрытого положений (CBAC). Встроенный абсолютный энкодер SAFEcoder с функцией обнаружения препятствий и реверса. Корпус с антикоррозийным покрытием, класс защиты IP 55. Масло FAAC HP OIL залито на заводе.
Встроенные механические упоры открытого и закрытого положений. Регулируемый задний кронштейн с тремя отверстиями — выбор угла открытия без замены деталей.
Ключ разблокировки + рукоятка. Аварийное открытие ворот вручную при отключении электричества — разблокировка ключом и поворотом ручки.
Паспорт и руководство по монтажу.
НЕ входит: блок управления E024S (арт. 790286), радиоприёмник, пульты, фотоэлементы — приобретаются отдельно.
Совместимые блоки управления:
E024S ✅ Штатный
Компактный блок в корпусе с трансформатором для 2 приводов 24В. Входы BUS 2EASY для фотоэлементов, радиоразъём XF. Поддержка SAFEcoder — регулировка скорости, усилия и обнаружение препятствий. Функции: антиветер, дожим, замедление, задержка второй створки.
Арт. 790286 (в корпусе с трансформатором)E124
Расширенный блок с шинным соединением BUS. Входы GATECODER, BUS 2EASY, релейных фотоэлементов, радиоразъёмы XF и RP, USB, таймер. Для объектов с расширенными требованиями к безопасности и интеграции.
Арт. 790284 (в корпусе с трансформатором)Почему выбирают FAAC S450H CBAC:
- Гибридная технология H — 24В электронасос + гидравлический плунжер: скорость и электронное управление электрических приводов плюс надёжность, бесшумность и усилие гидравлики.
- Скорость 25 мм/с — в 2,5 раза быстрее серии 400 CBAC (10 мм/с): ворота открываются значительно быстрее при сохранении гидравлической надёжности.
- 100% интенсивность — непрерывная работа без пауз на охлаждение: для КПП и объектов с постоянным высоким трафиком без ограничений по частоте.
- Встроенный SAFEcoder — абсолютный энкодер в корпусе: обнаружение препятствий с реверсом, программируемое замедление, точное позиционирование — без внешних датчиков и дополнительного оборудования.
- Безопасное напряжение 24В — питание насоса от 24В: безопаснее при обслуживании на промышленном объекте, стабильнее при просадках сетевого напряжения.
- -40°C без потери характеристик — масло HP OIL и 100% интенсивность при экстремальных морозах: сертифицированная производительность, а не маркетинговое заявление.
- Гидрозамок CBAC в обоих положениях — ворота надёжно блокированы без питания: защита от несанкционированного открывания и от ветрового сдвига.
- Встроенные упоры + регулируемый кронштейн — механические упоры включены в поставку; задний кронштейн с тремя отверстиями позволяет выбрать угол открытия без смены деталей.
- IP 55 — защита от водяных струй со всех сторон: для объектов с мойкой территории и интенсивными осадками.
- Итальянское производство FAAC — компания с 1965 года, мировой лидер автоматики для ворот: европейское качество материалов и сборки.
