Комплект FAAC S450H CBAC KIT — гибридная гидравлическая автоматика для тяжёлых распашных ворот весом до 800 кг и шириной до 2 м (рекомендуемая). Слово «гибридный» означает сочетание электрического насоса с гидравлическим поршнем в едином корпусе — лучшее из двух технологий. Привод работает на безопасном напряжении 24 В DC, развивает тяговое усилие 5000 Н и открывает ворота со скоростью 25 мм/с — самой высокой в гидравлическом классе. Интенсивность 100%, гидрозамки открытого и закрытого положений, встроенный энкодер SAFEcoder, механические концевые выключатели в комплекте. Адаптирован для российского климата с маслом FAAC HP OIL.
Гибридный — не значит «смешанный»: это конструктивное решение
S450H CBAC — это линейный привод с электрическим насосом низкого давления и гидравлическим плунжером, расположенными в одном блоке. Электрический насос создаёт давление, гидравлический поршень преобразует его в линейное перемещение. Такая схема обеспечивает: безопасное питание 24 В (не 230 В), высокую скорость 25 мм/с при мощности 288 Вт и практически бесшумный ход. Гидравлика в S450H выполняет ту же функцию, что в 400 CBAC — только с иным принципом создания давления.
FAAC Италия
Гибрид 24 В
до 800 кг
до 2 м (рек.) / 3 м
5000 Н
25 мм/с
100% интенс.
IP55
SAFEcoder
гидрозамки
-20/-40 °C с HP OIL
Технические характеристики FAAC S450H CBAC
| Тип привода | Гибридный линейный (электронасос + гидроплунжер) |
| Питание двигателя | 24 В постоянного тока |
| Питание сети | 230 В, 50 Гц |
| Мощность (пиковая) | 288 Вт |
| Потребляемый ток | 7 А |
| Тяговое усилие | 5000 Н (с E024S) / до 5000 Н |
| Рабочий ход поршня | 311 мм |
| Скорость движения поршня | 25 мм/с — максимальная в классе |
| Максимальный вес створки | 800 кг (рекомендуется до 800 кг при ширине 2 м) |
| Рекомендуемая ширина | 2 м (максимальная 3 м с замком) |
| Максимальный угол открытия | 115° |
| Интенсивность использования | 100% (до 70 циклов/час) |
| Рабочая температура (официально) | -20 / +55 °C |
| Рабочая температура с маслом HP OIL | до -40 °C (подтверждено тестами) |
| Класс защиты | IP55 |
| Гидравлические замки | 2 гидрозамка — открытого и закрытого положений |
| Концевые выключатели | Механические встроенные — в комплекте |
| Энкодер | SAFEcoder — обнаружение препятствий, защита от защемления |
| Корпус | Алюминиевый сплав с антикоррозийным покрытием |
| Задний кронштейн | Универсальный с тремя отверстиями, не приварной |
| Ручная разблокировка | Ключом — устройство защищено крышкой с замком |
| Масло привода | FAAC HP OIL (специальное зимнее) |
| Блок управления в KIT | E024S — в корпусе с трансформатором |
| Страна производства | Италия (FAAC S.p.A.) |
FAAC S450H CBAC против FAAC 400 CBAC: таблица отличий
Оба привода — гидравлические, итальянского производства, с гидрозамками и IP55. Принципиальные отличия — в типе гидравлики, питании и скорости.
| Параметр | S450H CBAC этот товар | 400 CBAC KIT |
|---|---|---|
| Тип гидравлики | Гибридный — электронасос + гидроплунжер в одном корпусе | Чисто гидравлический — мотор 230В + гидросистема |
| Питание двигателя | 24 В DC — безопасное | 230 В AC — стандартное сетевое |
| Скорость | 25 мм/с — самая высокая в классе | 10–13 мм/с — медленнее |
| Тяговое усилие | 5000 Н | 6200 Н — мощнее |
| Нижний предел температуры | -20°C официально / -40°C с HP OIL (тесты) | -40°C официально — документально подтверждено |
| Макс. вес створки | 800 кг (реальная) / 1200 кг (паспорт при 2 м) | 800 кг (реальная) / 1500 кг (паспорт при 2,2 м) |
| Рекомендуемая ширина | до 2 м | до 2,2 м |
| Максимальная ширина | 3 м (с замком) | 5 м (с замком) |
| Энкодер | SAFEcoder встроенный — обнаружение препятствий | Опционально, не входит в базовый KIT |
| Блок управления в KIT | E024S (макс. 3600 Н тяги) | E045 (800 Вт, BUS 2EASY + XF) |
| Угол открытия | 115° | 125° |
| Гидрозамки | 2 гидрозамка — одинаково | 2 гидрозамка — одинаково |
| Класс защиты | IP55 — одинаково | IP55 — одинаково |
| Монтаж на узкие столбы | Да — универсальный кронштейн | Да — возможен на узкие столбы |
| Для кого | Тяжёлые ворота до 2 м: скорость, безопасность 24 В, SAFEcoder | Сверхтяжёлые ворота до 5 м, -40°C, максимальное усилие 6200 Н |
Когда выбрать S450H, а когда 400 CBAC
S450H CBAC — когда нужна высокая скорость 25 мм/с, безопасное питание 24 В и встроенный SAFEcoder; ворота до 2 м и до 800 кг; регионы с умеренным климатом. 400 CBAC — когда ворота шире 2 м (до 5 м), тяжелее 800 кг, или объект в регионе с морозами ниже -20°C с требованием официального паспорта -40°C.
Реальная эксплуатация: для каких объектов выбирают S450H
Хорошо подходит для: жилых комплексов и охраняемых посёлков с высоким трафиком — 70 циклов/час при 100% интенсивности выдерживает любую нагрузку; промышленных ворот до 800 кг с требованием максимальной скорости открытия; объектов с требованиями к безопасности — SAFEcoder мгновенно реагирует на препятствие.
Конструктивный плюс: универсальный задний кронштейн с тремя отверстиями позволяет монтировать на нестандартные ворота и выбирать угол открытия без переварки; кронштейн не приварной — привод можно демонтировать без разрушения столба.
Уход: уровень масла FAAC HP OIL нужно периодически проверять и при необходимости доливать. Это единственное техническое обслуживание, которое требует привод.
Конструктивный плюс: универсальный задний кронштейн с тремя отверстиями позволяет монтировать на нестандартные ворота и выбирать угол открытия без переварки; кронштейн не приварной — привод можно демонтировать без разрушения столба.
Уход: уровень масла FAAC HP OIL нужно периодически проверять и при необходимости доливать. Это единственное техническое обслуживание, которое требует привод.

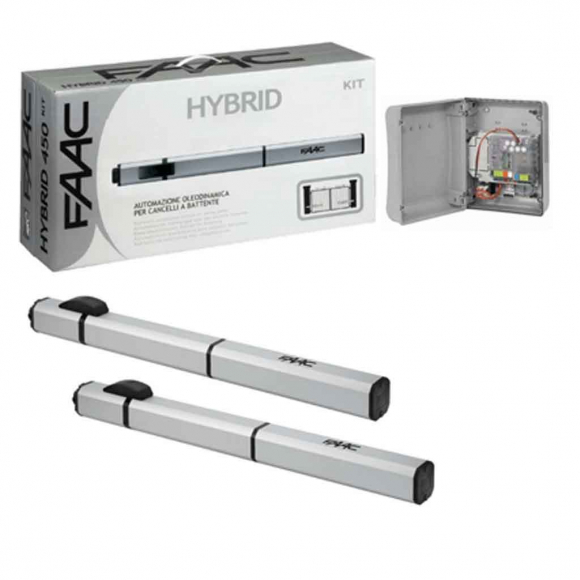

Состав комплекта FAAC S450H CBAC KIT
арт. 1041001577
Привод S450H CBAC — 2 шт.
Гибридный линейный привод 24 В с гидрозамками открытого и закрытого положений. Ход поршня 311 мм, скорость 25 мм/с. Встроенный SAFEcoder. Механические концевые упоры в комплекте. Корпус алюминий с антикоррозийным покрытием. Универсальный задний кронштейн. IP55. Масло FAAC HP OIL.
арт. 790286
Блок управления E024S — 1 шт.
В корпусе с трансформатором. Управление 2 приводами 24 В. Входы фотоэлементов BUS 2EASY. Радиоразъём XF для внешнего приёмника. Регулировка скорости и усилия. Функция обнаружения препятствия (реверс при контакте). Замедление перед остановкой. Диапазон -20/+55 °C.
Механические концевые выключатели
Встроены в привод и входят в базовую комплектацию. Определяют крайние положения открытия и закрытия. При достижении упора ток резко возрастает — плата фиксирует команду «стоп». Не нужно устанавливать отдельные упоры на ворота.
Что нужно докупить
Для дистанционного управления: внешний радиоприёмник (XF433, RP2 868 SLH) + пульты FAAC. Для безопасности по EN 12453: фотоэлементы SAFEBEAM или XP20 и сигнальная лампа. При ширине более 2 м: электрозамок. Масло при доливе: только FAAC HP OIL.
Преимущества FAAC S450H CBAC KIT
- Скорость 25 мм/с — рекорд в гидравлическом классе — привод открывает тяжёлые ворота в 2–2,5 раза быстрее чисто гидравлического 400 CBAC (10 мм/с). При 70 циклах/час это принципиально для объектов с постоянным трафиком.
- Питание 24 В DC — безопасность — двигатель работает от низкого напряжения; риск поражения током при монтаже и обслуживании существенно ниже, чем при 230 В.
- Встроенный SAFEcoder — энкодер контролирует движение ворот в реальном времени: при обнаружении препятствия привод мгновенно меняет направление, предотвращая травму. Соответствует EN 12453.
- Гидрозамки открытого и закрытого положений — ворота зафиксированы гидравлически в обоих крайних положениях; несанкционированное перемещение исключено даже при отключении питания.
- Универсальный кронштейн с тремя отверстиями — монтаж на нестандартные ворота без переварки; выбор угла открытия из нескольких позиций; кронштейн не приварной — демонтаж без разрушений.
- Корпус с антикоррозийным покрытием — алюминиевый сплав с защитным слоем не требует покраски и устойчив к атмосферным воздействиям.
- Интенсивность 100% / 70 циклов в час — без ограничений по числу открываний; подходит для объектов с постоянным движением транспорта.
- Два привода на одну створку — при сверхтяжёлых воротах можно установить два привода S450H на одну створку для удвоения тягового усилия.
Часто задаваемые вопросы
Что означает «гибридный» в названии S450H?
Гибридный означает сочетание электрического насоса и гидравлического поршня в одном корпусе. Электрический насос (работающий от 24 В) создаёт гидравлическое давление, которое приводит в движение поршень. Это даёт преимущества обоих типов: безопасное питание 24 В от электрики и плавный бесшумный ход от гидравлики с высокой скоростью 25 мм/с.
Почему официальная температура -20°C, а по тестам привод работает до -40°C?
Официальный паспортный предел -20°C — это гарантированная работа на стандартном масле. При заливке специального зимнего масла FAAC HP OIL производитель подтверждает тестами стабильную работу до -40°C. Несколько авторитетных российских дилеров и собственная документация FAAC по HP OIL это подтверждают. Для регионов с морозами до -40°C обязательно использование FAAC HP OIL.
Нужен ли электрозамок при установке S450H CBAC?
Нет, при ширине до 2 м — не нужен. Гидравлические замки блокируют ворота в открытом и закрытом положениях гидравлически: при выключенном насосе давление в гидроцилиндре удерживает поршень в неподвижном положении. Ворота невозможно открыть вручную без разблокировки. При ширине более 2 м рекомендуется дополнительный электромеханический замок.
Почему нужно следить за уровнем масла?
Небольшое количество масла испаряется и расходуется в ходе работы гидравлической системы. При падении уровня ниже минимума насос начинает качать воздух вместо масла — это приводит к нестабильной работе и повышенному износу. Проверяйте уровень через масленку (смотровое окошко) раз в сезон и доливайте только FAAC HP OIL — другие масла несовместимы с уплотнителями системы.
Как работает SAFEcoder и чем отличается от обычной защиты?
SAFEcoder — встроенный в привод энкодер, который непрерывно отслеживает скорость и положение поршня. Если привод «встречает» препятствие, скорость резко падает — SAFEcoder немедленно даёт команду на реверс. Это быстрее и точнее, чем защита по токовой перегрузке: привод реагирует до того, как ток успеет вырасти до критического значения. Соответствие EN 12453 по защите от защемления человека.
