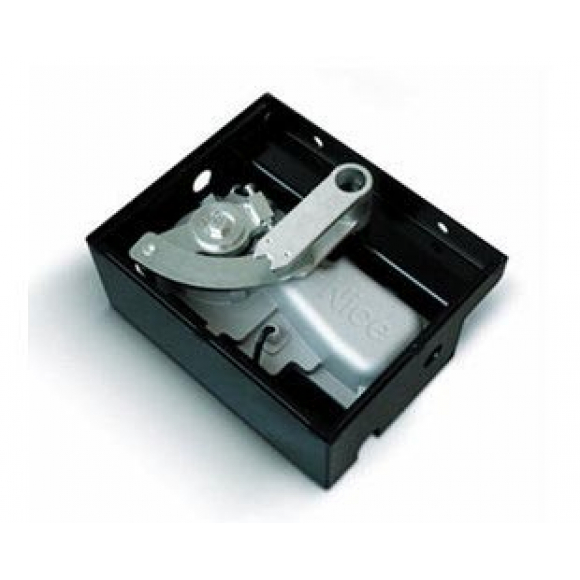

Nice BIG-FAB 5024 — мощный электромеханический привод подземного монтажа для автоматизации распашных ворот со створками шириной до 5 м и массой до 900 кг. Это старшая модель линейки подземных приводов Nice — «большой брат» серии METRO, предназначенный для тяжёлых кованых, комбинированных и промышленных створок, где METRO (до 600 кг / до 3,5 м) уже не справляется. Питание двигателя — 24 В DC, интенсивность — 70%, мощность — 170 Вт. Корпус из специальных антикоррозийных материалов с классом защиты IP67 — полная пылезащита и защита от кратковременного погружения в воду. Привод устанавливается в увеличенную фундаментную коробку BMBOX ниже уровня земли — ворота выглядят так, будто открываются сами.
Технические характеристики Nice BIG-FAB 5024
| Тип привода | Электромеханический, подземный монтаж |
| Серия | Nice BIG-FAB |
| Макс. вес створки | 900 кг |
| Макс. ширина створки | 5 м |
| Питание сети | 230 В / 50 Гц |
| Питание двигателя | 24 В DC |
| Мощность | 170 Вт |
| Скорость вращения | 0,8 об/мин |
| Интенсивность | 70% |
| Класс защиты | IP67 |
| Диапазон температур | -20...+50 °C |
| Самоблокировка | Да (нереверсивный) |
| Угол открытия | 110° стандарт / до 360° (опция) |
| Механические упоры | Закрытое положение (в приводе) + открытое (в BMBOX) |
| Разблокировка | Изнутри и снаружи (ключ или рычаг) |
| Корпус | Специальные антикоррозийные материалы, IP67 |
| Фундаментная коробка | BMBOX (катафорезное покрытие, скошенные края) |
| Резервное питание | PS324 (через MC824H) |
| Совместимый БУ | MC824H (Moonclever) — ТОЛЬКО |
| Электрозамок | Возможно (через MC824H, PLA11) |
| Технологии | BlueBUS, BusT4, Opera, Solemyo |
Комплектация Nice BIG-FAB 5024 (одиночный привод)
BIG-FAB 5024 продаётся как одиночный электромеханический мотор. Фундаментная коробка BMBOX, блок управления MC824H, фотоэлементы, пульты и лампа приобретаются отдельно.
В поставку входят
Электромеханический привод BIG-FAB 5024
Нереверсивный мотор-редуктор 24 В DC для подземной установки. Корпус из специальных антикоррозийных материалов, IP67 — полная герметичность при подземной эксплуатации. Рассчитан на створки до 900 кг и 5 м. Механический упор закрытого положения встроен в привод.
Рычаг передачи (connecting lever)
Шарнирный передаточный рычаг связывает выходной вал привода с нижним кронштейном створки. Стандартный угол открытия 110°, с опцией — до 360° для нестандартных проёмов.
Инструкция по монтажу и эксплуатации
Документация с чертежами фундаментной подготовки под BMBOX, схемами подключения к MC824H, настройкой концевых положений и процедурой автообучения.
Что нужно докупить дополнительно
Фундаментная коробка BMBOX
Увеличенная стальная коробка с катафорезным антикоррозийным покрытием и скошенными краями для отвода воды. Бетонируется в основание столба на этапе строительства. Механический упор открытого положения встроен в коробку. BMBOX — специальная коробка для BIG-FAB, НЕ совместима с METRO (MECF/MECX).
Блок управления MC824H (Moonclever)
Единственный совместимый блок управления. BlueBUS, BusT4, Opera, Solemyo. Плавный старт и остановка. Двойное обнаружение препятствий. Автораспознавание привода при первом запуске. Программирование одной кнопкой. Резервное питание от PS324. Расширенная диагностика через OVIEW. Выход на электрозамок PLA11.
Радиоприёмник и пульты
Приёмник OXIBD (двунаправленная связь, 4 канала) встраивается в MC824H. Пульты: ON3EBD (3-канальный, индикация статуса цветом) или FLO2RE (2-канальный).
Фотоэлементы EPMB (BlueBUS)
Пара инфракрасных фотоэлементов BlueBUS — подключение двумя проводами без полярности. Для широких проёмов (3-5 м) рекомендуется 2 пары на разной высоте.
Электрозамок PLA11 (рекомендуется)
Электромеханический горизонтальный замок для фиксации створок в закрытом положении. При створках тяжелее 600 кг и шириной более 4 м рекомендуется для дополнительной защиты от ветровых нагрузок. Подключается через MC824H (выход 12 В / 15 Вт).
Сравнение подземных приводов Nice
| BIG-FAB 5024 | ME3024 | ME3010 | |
| Серия | BIG-FAB | METRO | METRO |
| Макс. вес | 900 кг | 600 кг | 400 кг |
| Макс. ширина | 5 м | 3,5 м | 3,5 м |
| Питание | 24 В DC | 24 В DC | 230 В |
| Мощность | 170 Вт | 120 Вт | ~120 Вт |
| Интенсивность | 70% | 80% | Стандартная |
| IP | IP67 | IP67 | IP67 |
| Совместимый БУ | MC824H | MC824H | MC800 |
| Аккумулятор | PS324 | PS324 | Нет |
| Фунд. коробка | BMBOX | MECF / MECX | MECF / MECX |
BIG-FAB 5024 — для тяжёлых створок до 900 кг и шириной до 5 м, где METRO (до 600 кг / 3,5 м) недостаточно. Фундаментная коробка BMBOX больше MECF — планируйте приямок на этапе строительства. Оба 24В-привода работают с MC824H и поддерживают аккумулятор PS324.
Реальная эксплуатация: что говорят владельцы и монтажники
- Полностью скрытый подземный монтаж — ворота до 900 кг и 5 м выглядят без привода, идеальная эстетика для элитных объектов
- Створки до 900 кг — единственный подземный привод Nice для тяжёлых кованых и комбинированных ворот такого класса
- Ширина створки до 5 м — для больших въездных групп, где METRO (до 3,5 м) уже не хватает
- Класс защиты IP67 — полная пылезащита и герметичность при кратковременном погружении в воду
- Специальные антикоррозийные материалы корпуса — повышенная стойкость к коррозии при подземной эксплуатации
- Питание 24 В DC — плавный старт и остановка, безопасное напряжение, мягкий ход в мороз
- Интенсивность 70% — подходит для объектов с регулярным трафиком: КПП посёлков, коммерческие территории
- Резервное питание PS324 — ворота работают при отключении электричества через MC824H
- BlueBUS + BusT4 — подключение фотоэлементов и аксессуаров двумя проводами без полярности
- Угол открытия до 360° — стандартные 110°, с опцией полное открытие для нестандартных проёмов
- Диагностика через OVIEW (Opera) — расширенная настройка MC824H, мониторинг, управление со смартфона через IT4WIFI
- Разблокировка изнутри и снаружи — ключ или рычаг для ручного управления одной рукой
