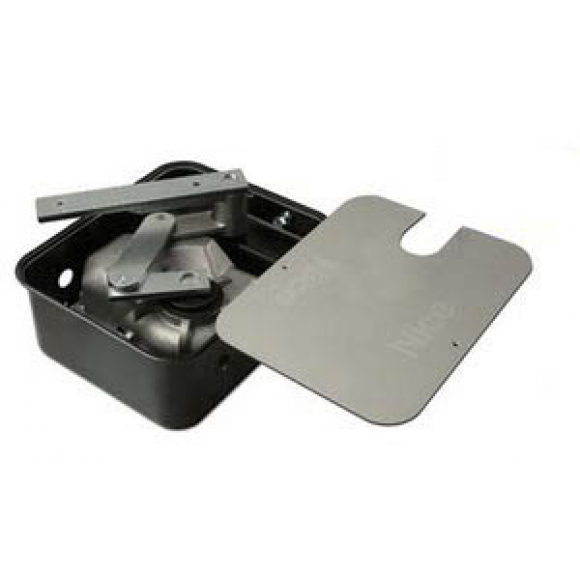

Nice ME3010 — электромеханический привод подземного монтажа серии METRO для автоматизации распашных ворот со створками шириной до 3,5 м и массой до 400 кг. Питание двигателя — 230 В, что упрощает подключение без дополнительных трансформаторов. Корпус привода выполнен методом литья под давлением из алюминиевого сплава с классом защиты IP67 — полная пылезащита и защита от кратковременного погружения в воду. Внутренние механизмы изготовлены из металлических сплавов и работают в масляной ванне, что обеспечивает надёжную смазку, бесшумность и долговечность при подземной эксплуатации. Привод METRO — идеальное решение для объектов, где важна эстетика: ворота выглядят так, будто открываются сами.
Технические характеристики Nice ME3010
| Тип привода | Электромеханический, подземный монтаж |
| Серия | Nice METRO (Metroplex) |
| Макс. вес створки | 400 кг |
| Макс. ширина створки | 3,5 м |
| Питание | 230 В / 50 Гц |
| Класс защиты | IP67 |
| Смазка | Масляная ванна |
| Диапазон температур | -20...+50 °C |
| Самоблокировка | Да (нереверсивный) |
| Концевик | 1 механический (закрытое положение) |
| Угол открытия | 110° стандарт / до 360° (опция MEA1) |
| Разблокировка | Изнутри и снаружи (ключ или рычаг) |
| Корпус | Литой алюминиевый сплав |
| Внутренние детали | Металлические сплавы (в масляной ванне) |
| Габариты | 390 x 322 x 194,5 мм |
| Вес | ~11 кг |
| Совместимые БУ | MC800, A60/A |
| Резервное питание | Не поддерживается (230В) |
| Электрозамок | Возможно (через MC800) |
Комплектация Nice ME3010 (одиночный привод)
ME3010 продаётся как одиночный электромеханический мотор. Фундаментная коробка, блок управления, фотоэлементы, пульты и лампа приобретаются отдельно или в составе комплекта ME3010 BD KIT.
В поставку входят
Электромеханический привод ME3010
Нереверсивный мотор-редуктор 230 В с масляной ванной. Корпус — литой алюминий, IP67. Внутренние механизмы полностью из металлических сплавов — долговечность и надёжность при подземной установке. Масляная ванна обеспечивает постоянную смазку всех движущихся частей и снижает шум работы.
Рычаг передачи (connecting lever)
Шарнирный передаточный рычаг связывает выходной вал мотора с нижним кронштейном створки. Стандартный угол открытия 110° с возможностью расширения до 360° при установке дополнительного аксессуара MEA1.
Механический упор закрытого положения
Встроенная система фиксации створки в закрытом положении, снимающая нагрузку с двигателя и обеспечивающая стабильное закрытие.
Инструкция по монтажу и эксплуатации
Подробная документация с чертежами фундаментной подготовки, схемами подключения к MC800 и A60/A, настройкой концевых положений.
Что нужно докупить дополнительно
Фундаментная коробка MECF или MECX
Стальной короб бетонируется в основание столба на этапе строительства. MECF — с катафорезным антикоррозийным покрытием (стандарт). MECX — из нержавеющей стали (для экстремальных условий и высоких грунтовых вод). Скошенные края Metro Box облегчают монтаж и обеспечивают отвод воды.
Блок управления MC800
Рекомендуемый блок управления для 230В-приводов METRO. BlueBUS (подключение фотоэлементов двумя проводами), Opera, Solemyo, выход на электрозамок. Плавный старт и остановка. Фототест. Раздельная регулировка работы двух приводов. Электронная регулировка усилия. Режим калитки.
Радиоприёмник и пульты
Приёмник OXIBD (двунаправленная связь, индикация статуса) или OXI (стандартный). Пульты: ON2EBD, FLO2RE. Для IT4WIFI — управление со смартфона через модуль IBT4N.
Фотоэлементы EPM или EPMB (BlueBUS)
Пара инфракрасных фотоэлементов безопасности. EPM — стандартные (4-проводные). EPMB — BlueBUS (2-проводные, только с MC800).
Система разблокировки MEA2 или MEA3
MEA3 — рычажная разблокировка (в комплекте с KIT). MEA2 — замковая разблокировка ключом для наружного доступа.
Готовый комплект на базе ME3010
| ME3010 BD KIT (арт. 1541) | 2 x ME3010 + 2 x MECF + MC800 + OXIBD + ELAC + ON3EBD |
Полный комплект на двустворчатые ворота: два привода, две фундаментные коробки с катафорезным покрытием, блок управления MC800 с BlueBUS, приёмник с обратной связью, лампа с антенной и пульт.
Сравнение ME3010 и ME3024
| ME3010 (230В) | ME3024 (24В) | |
| Макс. вес | 400 кг | 600 кг |
| Питание | 230 В | 24 В DC |
| Крутящий момент | ~250 Нм | 250 Нм |
| Интенсивность | Стандартная | До 80% |
| Совместимый БУ | MC800, A60/A | MC824H |
| Аккумулятор | Нет | PS324 |
| Энкодер | Нет | Магнитный |
| IP | IP67 | IP67 |
ME3024 мощнее (до 600 кг), поддерживает аккумулятор и имеет магнитный энкодер для двойного обнаружения препятствий. ME3010 проще в подключении (230В напрямую) и дешевле. Для объектов с нестабильным электричеством — ME3024. Для частного сектора с надёжной сетью — ME3010.
Реальная эксплуатация: что говорят владельцы и монтажники
- Полностью скрытый подземный монтаж — ворота выглядят без привода, идеальное решение для дизайнерских проектов
- Класс защиты IP67 — полная пылезащита и стойкость к кратковременному погружению в воду, критично для подземной установки
- Масляная ванна — все движущиеся части работают в масле, что обеспечивает постоянную смазку, бесшумность и защиту от коррозии
- Простое подключение 230 В — стандартная сеть, без дополнительных трансформаторов и преобразователей
- Корпус из литого алюминия — высокая прочность, устойчивость к коррозии при подземной эксплуатации
- Внутренние детали из металлических сплавов — долговечный механизм, рассчитанный на многолетнюю эксплуатацию
- Нереверсивный (самоблокирующийся) — створку нельзя сдвинуть вручную без разблокировки ключом
- Угол открытия до 360° — стандартные 110°, с аксессуаром MEA1 возможно полное открытие для нестандартных проёмов
- Разблокировка изнутри и снаружи — два варианта (ключ MEA2 или рычаг MEA3) для ручного управления одной рукой
- Совместимость с MC800 (BlueBUS, Opera, Solemyo) — подключение фотоэлементов по 2 проводам, электрозамок, управление через IT4WIFI
- Электронная регулировка усилия и плавный старт/стоп через MC800 — мягкая работа без рывков
- Полная совместимость с предыдущей серией METRO — замена старых приводов без изменения фундаментных коробок
