Комплект DoorHan SW-4000 KIT — полная готовая система автоматики для распашных ворот с шириной створки до 4 м и массой до 400 кг. В отличие от BASE-версии, KIT включает сразу всё необходимое для ввода в эксплуатацию: два привода Swing-4000, блок управления SW-MINI, пульт дистанционного управления, фотоэлементы безопасности и сигнальную лампу. Swing-4000 занимает среднее положение в линейке: он мощнее Swing-3000 по рабочему ходу штока (535 мм против 500 мм) и оснащён телескопической тягой для защиты ходового вала, которой нет у Swing-3000 — и при этом дешевле Swing-5000.
Технические характеристики привода Swing-4000
| Тип привода | Линейный электромеханический |
| Максимальный вес створки | 400 кг |
| Максимальная ширина створки | 4 м |
| Рабочий ход штока | 535 мм (увеличенный) |
| Мощность | 140 Вт |
| Скорость открывания | 15 мм/сек |
| Напряжение питания | 220–240 В, 50 Гц |
| Диапазон рабочего напряжения | 180–280 В |
| Рабочая температура | -20 / +55 °C |
| Класс защиты корпуса | IP44 |
| Интенсивность использования | 50% |
| Редуктор | Планетарный + червячная передача (самоблокировка) |
| Ходовой узел | Стально-бронзовые детали редуктора |
| Защита ходового вала | Телескопическая тяга |
| Защита расцепителя | Специальная крышка от влаги |
| Кронштейны | Регулируемые, монтаж без сварки |
| Концевые выключатели | Встроенные |
| Ручная разблокировка | Трёхгранный ключ (в комплекте) |
| Блок управления | SW-MINI, герметичный корпус |
| Защита от перегрева | Термозащита двигателя |
| Гарантия | 3 года |
| Страна производства | Россия |
Допустимые нагрузки Swing-4000 по ширине створки
| Ширина створки, м | Макс. масса створки, кг | Примечание |
|---|---|---|
| до 2,5 | 400 | Оптимальный диапазон |
| до 3,0 | 400 | Стандартное применение |
| до 4,0 | 400 | Увеличенный ход штока 535 мм |
Конструктивное преимущество: увеличенный ход штока 535 мм (против 500 мм у Swing-3000) позволяет более точно настроить угол открытия на воротах с нестандартной геометрией, а также комфортно использовать открывание наружу без переустановки.
На форумах: пользователи отмечают, что Swing-4000 — логичный апгрейд, если ворота шире 3 м; монтажники хвалят регулируемые кронштейны без сварки, упрощающие установку на уже готовые столбы.
На что обратить внимание: диапазон -20 °C означает, что в регионах с морозами ниже рекомендуется выбирать Swing-3000 или Swing-5000. Термозащита двигателя срабатывает при перегреве — важно соблюдать интенсивность 50% и не работать в сетях без стабилизации при напряжении ниже 180 В.
Сравнение линейки: Swing-3000, Swing-4000 и Swing-5000
Все три модели — линейные приводы DoorHan с одинаковым принципом работы и совместимым блоком SW-MINI. Разница — в нагрузочном классе, рабочем ходе и защищённости корпуса. Таблица поможет выбрать нужную модель без лишних вопросов.
| Параметр | Swing-3000 | Swing-4000 этот товар | Swing-5000 |
|---|---|---|---|
| Макс. ширина створки | 3 м | 4 м | 5 м |
| Макс. вес створки | 400 кг (до 3 м) 800 кг пара (до 2 м) |
400 кг | 500 кг |
| Рабочий ход штока | 500 мм | 535 мм — максимальный в серии | 500 мм |
| Нижний предел температур | -40 °C | -20 °C | -40 °C |
| Верхний предел температур | +40 °C (базовый) | +55 °C | +55 °C |
| Класс защиты | Нет IP (базовый) | IP44 | IP54 |
| Интенсивность | 30% (базовый) | 50% | 50% |
| Телескопическая тяга | Нет | Есть | Есть |
| Редуктор | Червячный (базовый) | Планетарный + червячный | Планетарный + червячный |
| Монтаж без сварки | Стандартные кронштейны | Регулируемые кронштейны без сварки | Стандартные кронштейны |
| Термозащита двигателя | Нет (базовый) | Есть | Есть |
| Мощность | 150 Вт | 140 Вт | 150 Вт |
| Блок управления | SW-MINI | SW-MINI | SW-MINI |
| Гарантия | 1 год (базовый) | 3 года | 3 года |
| Для чего оптимален | Частный дом, лёгкие ворота до 3 м, морозные регионы | Ворота 3–4 м, коммерческие и дачные объекты, умеренный климат | Тяжёлые ворота 4–5 м, промышленные объекты, любой климат |

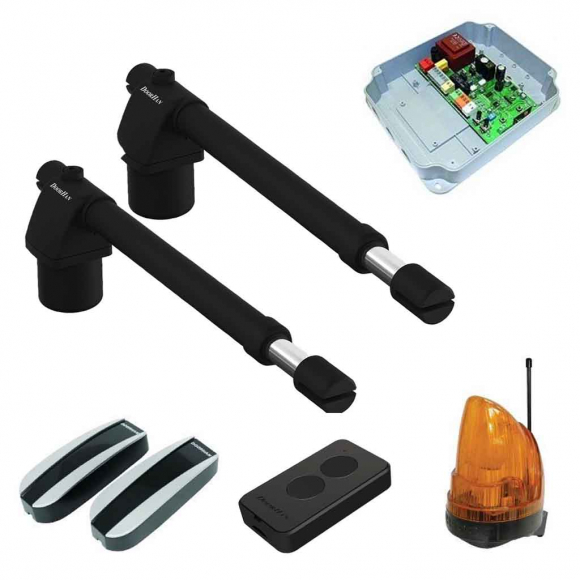

Состав комплекта SW-4000 KIT
Привод Swing-4000 — 2 шт.
Линейный привод в алюминиевом корпусе IP44. Планетарный редуктор с червячной передачей — самоблокировка без внешнего замка. Стально-бронзовые детали редуктора для увеличенного ресурса. Телескопическая тяга защищает ходовой вал от пыли и влаги. Ход штока 535 мм — самый большой в серии Swing. Термозащита двигателя. Регулируемые кронштейны без сварки. Специальная крышка защищает расцепитель от влаги при отрицательных температурах.
Блок управления SW-MINI — 1 шт.
Герметичный блок управления для приводов серии Swing и Arm. LED-дисплей для настроек. Поддерживает: задержку закрытия одной створки, автозакрытие, подключение замка, светофора, сигнальной лампы и фотоэлементов. Встроенный радиоприёмник на 60 пультов. При необходимости ёмкость расширяется внешними приёмниками DHRE-1/DHRE-2.
Пульт Transmitter 2-PRO — 1 шт.
Двухканальный брелок российского производства на частоте 433 МГц. Позволяет независимо управлять двумя устройствами — воротами и калиткой. Дальность до 30 м. Батарея CR2032. Входит в KIT-комплект; при необходимости дополнительные пульты программируются в блок SW-MINI без инструментов.
Фотоэлементы PHOTOCELL-N — 1 пара
Инфракрасные датчики безопасности для обнаружения препятствий в зоне движения створок. При срабатывании останавливают и реверсируют привод. Обязательный элемент по стандарту EN 12453. Включены в KIT — не требуют отдельной закупки, в отличие от BASE-комплекта.
Сигнальная лампа LAMP — 1 шт.
Проблесковый маяк для оповещения о начале движения створок. Устанавливается над воротами на видном месте. Включается автоматически при каждом цикле открывания и закрывания. Предупреждает водителей и пешеходов о работающей автоматике, снижает риск попадания в зону движения ворот.
Преимущества комплекта DoorHan SW-4000 KIT
- Самый большой ход штока в серии Swing — 535 мм — позволяет автоматизировать ворота шириной до 4 м и точнее настраивать угол открытия, включая открывание наружу без выноса кронштейна.
- Телескопическая тяга — защищает ходовой вал от пыли и влаги при каждом цикле движения; особенно важна на объектах у грунтовых дорог.
- Регулируемые кронштейны без сварки — быстрый монтаж болтовым соединением на готовые ворота; не нужно вызывать сварщика.
- Планетарный редуктор с термозащитой — высокий КПД, низкий нагрев при 50% интенсивности; термозащита автоматически останавливает двигатель при перегреве и защищает его от сгорания.
- Готовый KIT: всё для ввода в эксплуатацию — пульт, фотоэлементы и лампа уже включены; не нужно формировать корзину из отдельных позиций.
- Интенсивность 50% на коммерческих объектах — вдвое выше, чем у базового Swing-3000; подходит для въездов на стоянки, дачные посёлки, автомоечные комплексы.
- Стально-бронзовые детали редуктора — увеличенный ресурс узлов по сравнению с одноматериальными аналогами.
- Широкий диапазон питающего напряжения 180–280 В — работает стабильно в сетях с просадками, характерными для дачных и сельских объектов.
- Самоблокировка без внешнего замка — червячная передача удерживает ворота в закрытом положении при выключенном питании.
- Гарантия 3 года — подтверждённая официальная гарантия производителя.
