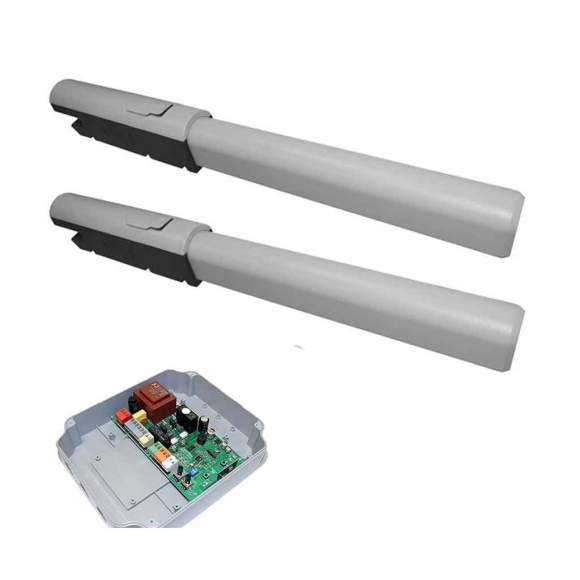

Комплект DoorHan SW-5000 BASE — базовая сборка для автоматизации тяжёлых и широких распашных ворот: два привода Swing-5000 и блок управления SW-MINI. Привод класса 5000 рассчитан на створки шириной до 5 м и массой до 500 кг, с тяговым усилием 5000 Н — в 1,67 раза больше, чем у Swing-3000. Рабочий диапазон -40 / +55 °C и класс защиты IP54 обеспечивают стабильную работу на открытых промышленных объектах и в любых климатических условиях России. BASE-версия не включает пульты, фотоэлементы и лампу — комплект собирается под конкретный проект.
BASE-комплект: только приводы и управление
В состав SW-5000 BASE входят исключительно два привода Swing-5000 и блок управления SW-MINI. Пульты дистанционного управления, фотоэлементы безопасности и сигнальная лампа в комплект не включены — они приобретаются отдельно под требования конкретного объекта. Это делает BASE оптимальным выбором для монтажных организаций и объектов с уже имеющимися элементами безопасности.
до 500 кг
до 5 м ширина
5000 Н тяга
-40 / +55 °C
IP54
интенс. 50%
Россия
телескоп. тяга
без пультов
без фотоэлементов
Технические характеристики привода Swing-5000
| Тип привода | Линейный электромеханический |
| Максимальный вес створки | 500 кг |
| Максимальная ширина створки | 5 м |
| Тяговое усилие | 5000 Н |
| Рабочий ход штока | до 500 мм |
| Мощность | 150 Вт |
| Скорость открывания | 15 мм/сек |
| Напряжение питания | 220–240 В, 50 Гц |
| Рабочая температура | -40 / +55 °C |
| Класс защиты корпуса | IP54 |
| Интенсивность использования | 50% |
| Редуктор | Планетарный + червячная передача (самоблокировка) |
| Ходовой узел | Бронзово-стальная ходовая гайка |
| Защита ходового вала | Телескопическая тяга от пыли и влаги |
| Материал корпуса | Силуминовый сплав, двухсекционный |
| Концевые выключатели | Встроенные, пылезащитный кожух |
| Ручная разблокировка | Трёхгранный ключ (в комплекте) |
| Блок управления | SW-MINI, герметичный пластиковый корпус |
| Масса одного привода | 10 кг |
| Габариты привода | 793 х 126 х 88 мм |
| Страна производства | Россия |
Допустимые нагрузки по ширине створки
| Ширина створки, м | Макс. масса створки, кг | Рекомендуемый привод |
|---|---|---|
| до 2,0 | 800 | Swing-3000 (пара) |
| до 3,0 | 400 | Swing-3000 |
| до 3,0 | 500 | Swing-5000 |
| до 5,0 | 500 | Swing-5000 |
Реальная эксплуатация: для каких объектов подходит Swing-5000
Хорошо подходит для: промышленных ворот шириной 3–5 м из профлиста или сетки-рабицы с массивной рамой; объектов с интенсивностью 50% (склады, производства, ЖК с постом); широких въездных ворот в частных домах с коваными или сплошными створками большого размера.
Отличительные особенности в эксплуатации: телескопическая тяга защищает ходовой вал от набивания пыли и грязи — монтажники отмечают более долгий ресурс на объектах вблизи грунтовых дорог и стройплощадок.
Зимой: -40 °C подтверждено российским климатическим исполнением; IP54 исключает намерзание влаги на открытые контакты концевиков — частая причина отказа незащищённых приводов при оттепелях.
На что обратить внимание: привод значительно тяжелее Swing-3000 (10 кг против ~6 кг) — при монтаже на высоте нужен второй человек. BASE-комплект требует отдельной закупки фотоэлементов и лампы для соответствия стандартам безопасности EN 12453.
Отличительные особенности в эксплуатации: телескопическая тяга защищает ходовой вал от набивания пыли и грязи — монтажники отмечают более долгий ресурс на объектах вблизи грунтовых дорог и стройплощадок.
Зимой: -40 °C подтверждено российским климатическим исполнением; IP54 исключает намерзание влаги на открытые контакты концевиков — частая причина отказа незащищённых приводов при оттепелях.
На что обратить внимание: привод значительно тяжелее Swing-3000 (10 кг против ~6 кг) — при монтаже на высоте нужен второй человек. BASE-комплект требует отдельной закупки фотоэлементов и лампы для соответствия стандартам безопасности EN 12453.
Swing-5000 против Swing-3000: когда нужен старший класс
Оба привода — линейные, российского производства, с одинаковым принципом работы и совместимым блоком управления SW-MINI. Swing-5000 — это следующий класс нагрузки для ворот, которые не укладываются в параметры Swing-3000 по весу или ширине.
| Параметр | Swing-5000 этот товар | Swing-3000 |
|---|---|---|
| Тяговое усилие | 5000 Н — в 1,67 раза мощнее | 3000 Н |
| Макс. вес створки | 500 кг | 400 кг (при ширине до 3 м) |
| Макс. ширина створки | 5 м | 3 м |
| Класс защиты | IP54 — пыль и брызги со всех сторон | Нет обозначенного IP-класса у базовой версии |
| Интенсивность использования | 50% | 30% (базовая версия) |
| Телескопическая тяга | Есть — защита ходового вала от пыли и влаги | Отсутствует |
| Рабочий диапазон температур | -40 / +55 °C | -40 / +40 °C (базовая версия) |
| Мощность двигателя | 150 Вт | 150 Вт |
| Скорость открывания | 15 мм/сек | 15 мм/сек |
| Редуктор | Планетарный + червячный | Только червячный (базовая); планетарный — у версии PRO |
| Масса привода | 10 кг — тяжелее при монтаже | ~6 кг — легче |
| Длина корпуса | 793 мм — нужно больше места | Компактнее |
| Совместимость блока управления | SW-MINI — единый для обеих серий | SW-MINI — единый для обеих серий |
| Монтажные кронштейны | Комплект кронштейнов в поставке | Комплект кронштейнов в поставке |
Как выбрать между Swing-3000 и Swing-5000
Swing-3000 достаточно, если: ширина одной створки не превышает 3 м, а вес — 400 кг, объект частный с редкими циклами. Swing-5000 нужен, если хотя бы одно из условий не выполняется: ширина более 3 м, вес более 400 кг, объект коммерческий с интенсивностью 50%, или расположение у дорог с высокой запылённостью — телескопическая тяга оправдает разницу в цене.
Состав BASE-комплекта
Привод Swing-5000 — 2 шт.
Линейный привод в двухсекционном силуминовом корпусе. Планетарный редуктор с червячной передачей образует самоблокирующийся механизм — ворота надёжно удерживаются в закрытом положении без замка. Тяговое усилие 5000 Н, ход штока до 500 мм, скорость 15 мм/сек. Телескопическая тяга исключает попадание пыли и влаги на ходовой вал. Бронзово-стальная ходовая гайка увеличенного ресурса. IP54, -40/+55 °C, гарантия 3 года.
Блок управления SW-MINI — 1 шт.
Герметичный блок управления для приводов серии Swing и Arm. Двухсегментный LED-дисплей. Поддерживает: задержку закрытия одной створки, автозакрытие, подключение замка, светофора, сигнальной лампы, фотоэлементов безопасности. Встроенный радиоприёмник на 60 пультов — пульты подключаются по мере необходимости без замены блока.
Монтажные кронштейны и ключ расцепителя
Полный комплект кронштейнов для крепления привода к столбу и створке. Трёхгранный ключ расцепителя позволяет разблокировать привод и открыть ворота вручную при отключении электропитания или неисправности блока управления. Ключ всегда хранится рядом с воротами в доступном месте.
Что нужно докупить для полноценной работы
BASE-комплект содержит только приводы и блок управления. Для ввода в эксплуатацию на объекте с движением транспорта необходимы: фотоэлементы безопасности PHOTOCELL-N (обязательны по стандарту EN 12453), сигнальная лампа LAMP, пульты управления Doorhan Transmitter (или иное средство управления — ключ-кнопка, кодовая клавиатура, GSM-модуль). Все аксессуары совместимы с блоком SW-MINI и приобретаются отдельно.
Преимущества DoorHan SW-5000 BASE
- Тяговое усилие 5000 Н — на 67% мощнее Swing-3000; открывает тяжёлые кованые, профлистовые и сетчатые ворота шириной до 5 м без перегрева двигателя.
- Телескопическая тяга — уникальная для серии защита ходового вала от пыли, грязи и влаги; критично для объектов у грунтовых дорог, стройплощадок и в регионах с частыми осадками.
- IP54 в стандартной комплектации — полная защита от пыли и брызг, привод работает при прямом намокании без дополнительных кожухов.
- Интенсивность 50% — рассчитан на коммерческую нагрузку: склады, производства, ЖК, учебные заведения.
- Самоблокирующийся механизм без замка — планетарный редуктор с червячной передачей механически удерживает ворота в закрытом положении при отключении питания.
- Бронзово-стальная ходовая гайка — пара разнородных металлов снижает износ при высоких нагрузках; ресурс узла значительно выше, чем у чисто бронзовых аналогов.
- Гибкость комплектации — BASE позволяет добавить именно те аксессуары, которые нужны: пульты, ключ-кнопку, GSM-модуль или кодовую клавиатуру.
- Единый блок управления SW-MINI — совместим со всей линейкой Swing и Arm, упрощает обслуживание парков с разными моделями приводов.
- Ручная разблокировка одним ключом — трёхгранный ключ расцепителя позволяет открыть ворота вручную в течение нескольких секунд при любой аварии.
Часто задаваемые вопросы
Когда выбирать Swing-5000, а не Swing-3000?
Swing-5000 нужен в трёх случаях: ширина одной створки превышает 3 м, вес одной створки более 400 кг, или объект коммерческий с высокой интенсивностью использования. Также Swing-5000 предпочтительнее на запылённых объектах — телескопическая тяга защищает ходовой вал, которого нет у Swing-3000. Если ворота лёгкие и узкие — переплачивать за 5000-й класс нет смысла.
Что означает «BASE» в названии комплекта?
BASE — базовая сборка: два привода и блок управления SW-MINI. Пульты дистанционного управления, фотоэлементы безопасности и сигнальная лампа в комплект не входят. Это оптимальный вариант для монтажных организаций, которые комплектуют объекты самостоятельно, или для объектов, где эти компоненты уже установлены.
Зачем нужна телескопическая тяга и чем она лучше обычной защиты?
Телескопическая тяга — это кожух вокруг ходового вала, который телескопически складывается при движении штока. В отличие от простого пластикового кожуха на концевиках, тяга защищает всю рабочую поверхность вала при каждом цикле движения. На объектах у грунтовых дорог или стройплощадок без этой защиты мелкие абразивные частицы набиваются в резьбу ходового вала и ускоряют его износ в 2–3 раза.
Можно ли использовать SW-MINI от Swing-3000 на приводах Swing-5000?
Да. Блок управления SW-MINI универсален для всей линейки приводов DoorHan серий Swing и Arm. Если на объекте уже установлен SW-MINI — при замене или расширении системы с Swing-3000 на Swing-5000 менять блок управления не нужно.
Какие аксессуары нужно докупить к BASE-комплекту?
Для работы с движением транспорта обязательны фотоэлементы безопасности PHOTOCELL-N и сигнальная лампа LAMP — это требование стандарта EN 12453. Для управления потребуется хотя бы один из вариантов: пульт Transmitter, ключ-кнопка KEYSWITCH-N, кодовая клавиатура KEYPAD или GSM-модуль. Все они совместимы с блоком SW-MINI без каких-либо переделок.
Нужен ли электрозамок при установке Swing-5000?
Для большинства ворот — нет. Самоблокирующийся механизм (планетарный редуктор + червячная передача) надёжно удерживает створки без внешнего замка при выключенном питании. При высоких ветровых нагрузках на широкое полотно или на особо ответственных объектах рекомендуется дополнительно установить электрозамок — блок SW-MINI поддерживает его подключение.
Как открыть ворота при отключении электричества?
В каждом приводе встроен механический расцепитель. Трёхгранный ключ из комплекта вставляется в узел расцепления на корпусе привода и поворачивается — это разблокирует редуктор, после чего ворота открываются вручную без усилия. После восстановления питания привод возвращается в автоматический режим.
Подходит ли Swing-5000 для промышленных и противопожарных ворот?
Да. Официальная документация DoorHan прямо указывает на применение Swing-5000 для промышленных и противопожарных ворот с целью разграничения зон и контроля доступа. Привод сертифицирован по стандартам EN 12453 и EN 12445.
