Комплект DoorHan SW-5000 KIT — полная готовая система автоматики для тяжёлых и широких распашных ворот на базе привода Swing-5000. Рассчитан на створки шириной до 5 м и массой до 500 кг, тяговое усилие 5000 Н. В отличие от BASE-версии, KIT включает всё необходимое для немедленного ввода в эксплуатацию: два привода, блок управления SW-MINI, пульт дистанционного управления, фотоэлементы безопасности и сигнальную лампу. Диапазон -40 / +55 °C, класс защиты IP54, интенсивность 50% — подходит для коммерческих и промышленных объектов с высокой нагрузкой.
SW-5000 KIT vs SW-5000 BASE: один привод, разная готовность к работе
Привод Swing-5000 в обоих комплектах одинаковый. Разница только в составе: BASE содержит два привода и блок управления — для монтажных организаций или объектов с уже имеющимися аксессуарами. KIT добавляет пульт, фотоэлементы и лампу — полная система «из коробки» без отдельных заказов.
до 500 кг
до 5 м ширина
5000 Н тяга
-40 / +55 °C
IP54
интенс. 50%
телескоп. тяга
Россия
пульт в комплекте
фотоэлементы в комплекте
лампа в комплекте
Технические характеристики привода Swing-5000
| Тип привода | Линейный электромеханический |
| Максимальный вес створки | 500 кг |
| Максимальная ширина створки | 5 м |
| Тяговое усилие | 5000 Н |
| Рабочий ход штока | 500 мм |
| Мощность | 150 Вт |
| Скорость открывания | 15 мм/сек |
| Напряжение питания | 220–240 В, 50 Гц |
| Рабочая температура | -40 / +55 °C |
| Класс защиты корпуса | IP54 |
| Интенсивность использования | 50% |
| Редуктор | Планетарный + червячная передача (самоблокировка) |
| Ходовой узел | Бронзово-стальная ходовая гайка |
| Защита ходового вала | Телескопическая тяга от пыли и влаги |
| Концевые выключатели | Встроенные, пылезащитный кожух |
| Материал корпуса | Силуминовый сплав, двухсекционный |
| Ручная разблокировка | Трёхгранный ключ (в комплекте) |
| Масса одного привода | 10 кг |
| Габариты привода | 793 × 126 × 88 мм |
| Блок управления | SW-MINI, герметичный корпус |
| Гарантия | 1 год |
| Страна производства | Россия |
Допустимые нагрузки Swing-5000 по ширине створки
| Ширина створки, м | Макс. масса створки, кг | Типичное применение |
|---|---|---|
| до 3,0 | 500 | Тяжёлые кованые ворота |
| до 4,0 | 500 | Промышленные ворота из профлиста |
| до 5,0 | 500 | Широкие въездные ворота |
Реальная эксплуатация: для каких объектов выбирают SW-5000 KIT
Хорошо подходит для: широких въездных ворот от 3 м частных домов с тяжёлыми коваными или сплошными полотнами; складов и производственных площадок с воротами до 5 м; объектов, где нужен готовый комплект без отдельной закупки аксессуаров.
Когда KIT выгоднее BASE: если фотоэлементы и лампа всё равно нужны — KIT обходится дешевле, чем покупать BASE плюс аксессуары по отдельности. По стандарту EN 12453 фотоэлементы обязательны при движении транспорта через ворота.
Телескопическая тяга: монтажники отмечают, что на объектах вблизи грунтовых дорог и строек привод со штатной тягой живёт значительно дольше — пыль не набивается в резьбу ходового вала при каждом цикле.
Когда выбирать PRO KIT вместо KIT: если объект коммерческий с более чем 30 циклами в день, нужна гарантия 3 года или привод будет стоять под прямым воздействием брандспойта или сильного дождя — у PRO улучшенная ходовая гайка и три года гарантии.
Когда KIT выгоднее BASE: если фотоэлементы и лампа всё равно нужны — KIT обходится дешевле, чем покупать BASE плюс аксессуары по отдельности. По стандарту EN 12453 фотоэлементы обязательны при движении транспорта через ворота.
Телескопическая тяга: монтажники отмечают, что на объектах вблизи грунтовых дорог и строек привод со штатной тягой живёт значительно дольше — пыль не набивается в резьбу ходового вала при каждом цикле.
Когда выбирать PRO KIT вместо KIT: если объект коммерческий с более чем 30 циклами в день, нужна гарантия 3 года или привод будет стоять под прямым воздействием брандспойта или сильного дождя — у PRO улучшенная ходовая гайка и три года гарантии.
SW-5000 BASE, SW-5000 KIT и SW-5000PRO KIT: как выбрать нужную версию
Все три комплекта используют один и тот же нагрузочный класс — ворота до 5 м и 500 кг. Разница в двух вещах: что включено в коробку и какой привод внутри — базовый Swing-5000 или PRO-версия.
| Параметр | SW-5000 BASE | SW-5000 KIT этот товар | SW-5000PRO KIT |
|---|---|---|---|
| Привод внутри | Swing-5000 (базовый) | Swing-5000 (базовый) | Swing-5000PRO |
| Пульт управления | Нет — докупается отдельно | Transmitter 2-PRO — 1 шт. | Transmitter 2-PRO — 1 шт. |
| Фотоэлементы | Нет — докупаются отдельно | PHOTOCELL-N в комплекте | PHOTOCELL-N в комплекте |
| Сигнальная лампа | Нет — докупается отдельно | LAMP в комплекте | LAMP в комплекте |
| Ходовая гайка | Бронзово-стальная | Бронзово-стальная | Бронзово-стальная улучш. ресурс |
| Телескопическая тяга | Есть | Есть | Есть |
| Класс защиты | IP54 | IP54 | IP54 |
| Нижний предел температуры | -40 °C | -40 °C | -40 °C |
| Верхний предел температуры | +55 °C | +55 °C | +50 °C |
| Интенсивность | 50% | 50% | 50% |
| Тяговое усилие | 5000 Н | 5000 Н | 5000 Н |
| Корпус привода | Серый силумин | Серый силумин | Чёрный матовый |
| Гарантия | 1 год | 1 год | 3 года |
| Блок управления | SW-MINI | SW-MINI | SW-MINI |
| Для кого оптимален | Монтажные орг., объекты с имеющимися аксессуарами | Частные и коммерческие объекты — готовая система | Объекты с требованием 3-летней гарантии и макс. ресурса |
Как выбрать между тремя версиями
Нужна готовая система с пультом — KIT или PRO KIT. Если аксессуары уже есть или закупаются отдельно — BASE дешевле. Между KIT и PRO KIT: если нужна гарантия 3 года, чёрный дизайн или объект с повышенными требованиями к ресурсу — PRO KIT. Для большинства коммерческих и частных объектов SW-5000 KIT полностью достаточен.

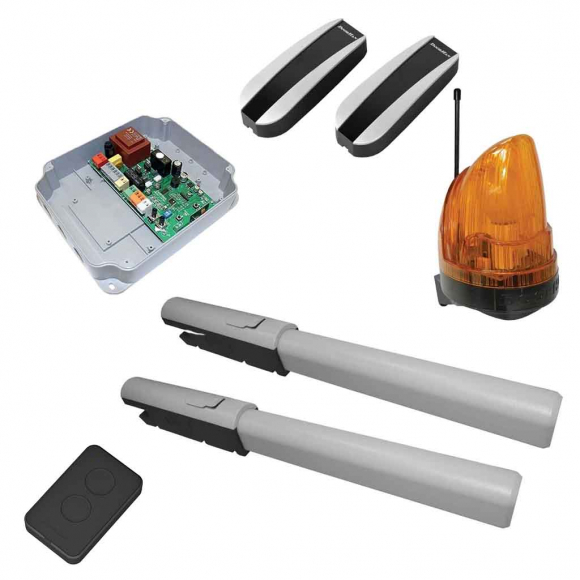

Состав комплекта SW-5000 KIT
Привод Swing-5000 — 2 шт.
Линейный привод в двухсекционном силуминовом корпусе IP54. Планетарный редуктор с червячной передачей — тяговое усилие 5000 Н, самоблокировка без внешнего замка. Бронзово-стальная ходовая гайка и телескопическая тяга защищают узлы от износа и загрязнения. Ход штока 500 мм, скорость 15 мм/сек. Диапазон -40 / +55 °C, интенсивность 50%, масса 10 кг.
Блок управления SW-MINI — 1 шт.
Герметичный блок управления, совместимый со всей линейкой приводов Swing и Arm. LED-дисплей для настройки параметров. Поддерживает задержку закрытия одной створки, автозакрытие, подключение замка, светофора и сигнальной лампы. Встроенный радиоприёмник на 60 пультов — расширяется до 1000 через внешний приёмник DHRE-1.
Пульт Transmitter 2-PRO — 1 шт.
Двухканальный брелок 433 МГц, дальность до 30 м, батарея CR2032. Управляет двумя устройствами независимо. В KIT входит один пульт — дополнительные программируются в блок SW-MINI самостоятельно без инструментов.
Фотоэлементы PHOTOCELL-N + лампа LAMP
Инфракрасные фотоэлементы обнаруживают препятствие в зоне движения ворот и подают сигнал на остановку и реверс — обязательное требование EN 12453 при движении транспорта. Сигнальная лампа LAMP оповещает о начале движения створок. Оба элемента включены в KIT — не нужно собирать корзину из отдельных позиций.
Преимущества DoorHan SW-5000 KIT
- Тяговое усилие 5000 Н — уверенно открывает самые тяжёлые ворота шириной до 5 м: кованые, профлистовые, с декоративными элементами из дерева или поликарбоната.
- IP54 и -40 / +55 °C — работает в любом климате России, от якутских морозов до краснодарской жары, под дождём и в пыльных условиях промышленных объектов.
- Телескопическая тяга — защищает ходовой вал от пыли и влаги при каждом цикле движения; критично для объектов у грунтовых дорог и стройплощадок.
- Интенсивность 50% — рассчитан на коммерческую нагрузку: склады, производства, въезды в жилые комплексы.
- Готовая система из коробки — пульт, фотоэлементы и лампа включены; ворота готовы к работе сразу после монтажа без дополнительных заказов.
- Планетарный редуктор с самоблокировкой — высокий КПД и низкий нагрев при частых циклах; ворота надёжно удерживаются в закрытом положении без внешнего замка.
- Единый блок SW-MINI для всей линейки — одинаков для Swing-3000, 5000 и серии Arm; упрощает обслуживание объектов с разными моделями приводов.
- Расширяемость без замены оборудования — добавление пультов, кодовой клавиатуры, GSM-модуля или ключ-кнопки не требует замены блока управления.
Часто задаваемые вопросы
Чем SW-5000 KIT отличается от SW-5000 BASE?
Только составом комплекта: привод Swing-5000 в обоих случаях одинаковый. BASE содержит два привода и блок SW-MINI — минимальный набор для монтажных организаций или объектов с уже имеющимися аксессуарами. KIT добавляет пульт Transmitter 2-PRO, фотоэлементы PHOTOCELL-N и сигнальную лампу LAMP — всё необходимое для полноценной работы без дополнительных закупок.
Чем SW-5000 KIT отличается от SW-5000PRO KIT?
Состав KIT-комплектов одинаковый: два привода, SW-MINI, пульт, фотоэлементы, лампа. Разница в самом приводе: у PRO KIT — чёрный матовый корпус, улучшенная ходовая гайка, гарантия 3 года вместо 1 года. Верхний температурный предел у PRO немного ниже — +50 °C против +55 °C у базового. Если нужна расширенная гарантия или максимальный ресурс — PRO KIT; для большинства объектов SW-5000 KIT полностью достаточен.
Подходит ли SW-5000 KIT для промышленных ворот?
Да. Привод Swing-5000 официально рекомендован для промышленных и противопожарных распашных ворот с целью разграничения зон и контроля доступа. Сертифицирован по EN 12453 и EN 12445. Интенсивность 50% достаточна для большинства промышленных объектов с умеренным трафиком.
Зачем нужна телескопическая тяга и есть ли она у Swing-3000?
Телескопическая тяга — это раздвижной кожух вокруг ходового вала, который защищает рабочую поверхность вала на протяжении всего хода штока. У базового Swing-3000 этой защиты нет. На объектах вблизи грунтовых дорог, строек или в пыльных производственных условиях отсутствие тяги ускоряет износ ходового вала в 2–3 раза. Именно поэтому Swing-5000 на таких объектах предпочтительнее Swing-3000 вне зависимости от нагрузки.
Одного пульта достаточно или нужно докупать?
В KIT входит один пульт Transmitter 2-PRO. Для семьи из 2–3 человек рекомендуется добавить пульты — они программируются в блок SW-MINI самостоятельно за 30 секунд по инструкции. Блок хранит до 60 пультов. Для объектов с большим числом пользователей подключается внешний приёмник DHRE-1 на 1000 пультов.
Работает ли привод при морозах -40 °C?
Да. Нижний предел -40 °C подтверждён российским климатическим исполнением. IP54 исключает намерзание влаги на контакты концевых выключателей при циклах оттепель-мороз — распространённая причина отказа приводов без достаточной защиты корпуса.
Нужен ли замок при установке Swing-5000?
Нет. Планетарный редуктор с червячной передачей самоблокирует ворота в закрытом положении при отключении питания. Для ворот с высокой ветровой нагрузкой или на особо охраняемых объектах блок SW-MINI поддерживает подключение электромеханического замка.
Что происходит при отключении электричества?
В каждом приводе есть механический расцепитель: трёхгранный ключ (в комплекте) вставляется в узел расцепления и поворачивается — редуктор разблокируется, ворота открываются вручную без усилия. После восстановления питания привод автоматически переходит в рабочий режим.
