Комплект DoorHan SW-5000PRO KIT — полная система автоматики для тяжёлых и широких распашных ворот на базе привода Swing-5000PRO: старший брат в PRO-серии, рассчитанный на створки шириной до 5 м и массой до 500 кг. Привод выпускается в едином корпусе с Swing-3000PRO и имеет ту же платформу — одинаковые монтажные размеры, схемы подключения и блок управления SW-MINI — но отличается большей длиной корпуса (993 мм против 793 мм у 3000PRO) и увеличенной нагрузочной способностью. IP54, диапазон -40 / +50 °C, интенсивность 50%. В KIT-комплект включены пульт, фотоэлементы безопасности и сигнальная лампа — всё для немедленного ввода в эксплуатацию.
Платформа единая — нагрузочный класс разный
Swing-3000PRO и Swing-5000PRO производятся по одной инструкции и совместимы по монтажным размерам и блоку управления. Принципиальное отличие — длина корпуса (993 мм у 5000PRO против 793 мм у 3000PRO) и нагрузочный класс: 500 кг и ширина до 5 м. Замена 3000PRO на 5000PRO и обратно производится без изменения кронштейнов и проводки.
до 500 кг
до 5 м ширина
-40 / +50 °C
IP54
интенс. 50%
телескоп. тяга
корпус 993 мм
гарантия 3 года
пульт в комплекте
фотоэлементы в комплекте
лампа в комплекте
Технические характеристики привода Swing-5000PRO
| Тип привода | Линейный электромеханический |
| Максимальный вес створки | 500 кг |
| Максимальная ширина створки | 5 м |
| Тяговое усилие | 5000 Н |
| Рабочий ход штока | 500 мм |
| Мощность | 150 Вт |
| Скорость движения ходовой гайки | 15 мм/сек |
| Напряжение питания | 220–240 В, 50 Гц |
| Рабочая температура | -40 / +50 °C |
| Класс защиты корпуса | IP54 |
| Интенсивность использования | 50% |
| Редуктор | Планетарный + червячная передача (самоблокировка) |
| Ходовой узел | Бронзово-стальная ходовая гайка увеличенного ресурса |
| Защита ходового вала | Телескопическая тяга от пыли и влаги |
| Концевые выключатели | Встроенные, пылезащитный пластиковый кожух |
| Материал корпуса | Силуминовый сплав, чёрный матовый, двухсекционный |
| Ручная разблокировка | Трёхгранный ключ (в комплекте) |
| Габариты привода | 993 × 126 × 88 мм |
| Масса привода | 11 кг |
| Блок управления | SW-MINI, герметичный корпус |
| Гарантия | 3 года |
| Страна производства | Россия |
Допустимые нагрузки Swing-5000PRO по ширине створки
| Ширина створки, м | Макс. масса створки, кг | Примечание |
|---|---|---|
| до 3,0 | 500 | Стандартное применение |
| до 4,0 | 500 | Тяжёлые кованые и профлистовые ворота |
| до 5,0 | 500 | Максимальная ширина серии |
Реальная эксплуатация: для каких объектов нужен Swing-5000PRO
Хорошо подходит для: промышленных и противопожарных ворот шириной 4–5 м; тяжёлых кованых или сплошных профлистовых ворот от 400 кг; коммерческих объектов с высокой интенсивностью использования; замены изношенного Swing-5000 на объектах без изменения кронштейнов.
Конструктивное преимущество над базовым Swing-5000: телескопическая тяга и бронзово-стальная ходовая гайка уже входят в PRO-версию в отличие от базовой — в результате привод служит дольше на запылённых площадках и при частых циклах.
Совместимость: платформа идентична Swing-3000PRO — одна инструкция, одни кронштейны, один блок SW-MINI. Монтажники, работавшие со Swing-3000PRO, освоят установку Swing-5000PRO без дополнительного обучения.
На что обратить внимание: привод весит 11 кг и имеет длину 993 мм — при монтаже на высоте нужен второй человек. Верхний температурный предел у 5000PRO составляет +50 °C (у 3000PRO — +55 °C) — незначительное отличие, практически не влияющее на эксплуатацию.
Конструктивное преимущество над базовым Swing-5000: телескопическая тяга и бронзово-стальная ходовая гайка уже входят в PRO-версию в отличие от базовой — в результате привод служит дольше на запылённых площадках и при частых циклах.
Совместимость: платформа идентична Swing-3000PRO — одна инструкция, одни кронштейны, один блок SW-MINI. Монтажники, работавшие со Swing-3000PRO, освоят установку Swing-5000PRO без дополнительного обучения.
На что обратить внимание: привод весит 11 кг и имеет длину 993 мм — при монтаже на высоте нужен второй человек. Верхний температурный предел у 5000PRO составляет +50 °C (у 3000PRO — +55 °C) — незначительное отличие, практически не влияющее на эксплуатацию.
Swing-3000PRO против Swing-5000PRO: одна платформа, два нагрузочных класса
Обе модели PRO-серии выпускаются по единой инструкции, имеют одинаковый чёрный матовый корпус и полностью совместимы по монтажным размерам. Выбор между ними определяется исключительно весом и шириной ворот.
| Параметр | Swing-3000PRO | Swing-5000PRO этот товар |
|---|---|---|
| Максимальный вес створки | 400 кг | 500 кг — на 25% больше |
| Максимальная ширина створки | 3 м | 5 м |
| Тяговое усилие | 3000 Н | 5000 Н — в 1,67 раза мощнее |
| Длина корпуса | 793 мм — компактнее | 993 мм — для широких ворот |
| Масса привода | ~7 кг — легче при монтаже | 11 кг |
| Верхний предел температуры | +55 °C | +50 °C |
| Нижний предел температуры | -40 °C | -40 °C |
| Класс защиты | IP54 | IP54 |
| Интенсивность использования | 50% | 50% |
| Редуктор | Планетарный + червячный | Планетарный + червячный |
| Телескопическая тяга | Есть | Есть |
| Бронзово-стальная ходовая гайка | Есть | Есть |
| Мощность | 150 Вт | 150 Вт |
| Цвет корпуса | Чёрный матовый | Чёрный матовый |
| Блок управления | SW-MINI — единый | SW-MINI — единый |
| Монтажные кронштейны | Совместимые | Совместимые |
| Гарантия | 3 года | 3 года |
| Взаимозаменяемость | Полная замена без изменения кронштейнов и проводки | |
Как выбрать между 3000PRO и 5000PRO
Одно правило: если ширина одной створки не превышает 3 м и вес не более 400 кг — Swing-3000PRO. Если хотя бы один параметр выходит за эти пределы — Swing-5000PRO. Оба одинаково надёжны, одинаково защищены и полностью совместимы между собой. На объектах с уже установленным 3000PRO переход на 5000PRO — это замена только самого привода.

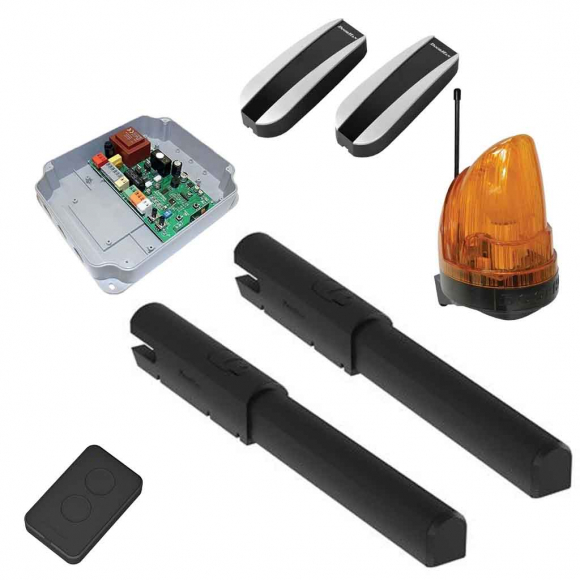

Состав комплекта SW-5000PRO KIT
Привод Swing-5000PRO — 2 шт.
Линейный привод длиной 993 мм в чёрном матовом силуминовом корпусе IP54. Планетарный редуктор с червячной передачей — тяговое усилие 5000 Н, самоблокировка без внешнего замка. Бронзово-стальная ходовая гайка и телескопическая тяга обеспечивают длительный ресурс при высоких нагрузках и пыльных условиях. Диапазон -40 / +50 °C, интенсивность 50%, гарантия 3 года.
Блок управления SW-MINI — 1 шт.
Герметичный блок управления, совместимый со всей линейкой Swing и Arm. LED-дисплей, поддержка задержки закрытия одной створки, автозакрытие, подключение замков, светофора, фотоэлементов. Встроенный радиоприёмник на 60 пультов — расширяется до 1000 внешними приёмниками DHRE без замены блока.
Пульт Transmitter 2-PRO — 1 шт.
Двухканальный брелок 433 МГц, дальность до 30 м, батарея CR2032. Позволяет управлять двумя устройствами независимо. Дополнительные пульты программируются в блок SW-MINI самостоятельно — до 60 единиц без дополнительного оборудования.
Фотоэлементы PHOTOCELL-N + лампа LAMP
Фотоэлементы создают защитный луч поперёк проёма: при пересечении останавливают и реверсируют привод. Обязательны по стандарту EN 12453 на объектах с движением транспорта. Сигнальная лампа LAMP оповещает о начале движения створок. Оба элемента включены в KIT — не нужно формировать отдельный заказ.
Преимущества DoorHan SW-5000PRO KIT
- Тяговое усилие 5000 Н — открывает самые тяжёлые бытовые и промышленные ворота шириной до 5 м без перегрева; усилие на 67% выше, чем у Swing-3000PRO.
- IP54 и -40 °C — полноценная защита от пыли и брызг во всём диапазоне российского климата, от якутских морозов до южной жары.
- Единая платформа с Swing-3000PRO — одинаковые кронштейны, схема подключения и блок SW-MINI. Обновление существующей системы сводится к замене одного привода без переварки и прокладки новой проводки.
- Телескопическая тяга — дополнительная защита ходового вала, отсутствующая в базовом Swing-5000; критично на запылённых промышленных объектах.
- Бронзово-стальная ходовая гайка — разнородные металлы снижают износ при высоких нагрузках, типичных для ворот 400–500 кг.
- Полная комплектация KIT — пульт, фотоэлементы и лампа уже включены; система готова к работе без дополнительных заказов.
- Интенсивность 50% для коммерческих объектов — рассчитан на склады, ЖК, промплощадки с частыми циклами открывания.
- Сертификация по EN 12453 и EN 12445 — привод соответствует российским и европейским стандартам безопасности, допустим для промышленных и противопожарных ворот.
- Гарантия 3 года — расширенная гарантия производителя подтверждает уверенность в ресурсе PRO-серии.
Часто задаваемые вопросы
В чём принципиальная разница между Swing-3000PRO и Swing-5000PRO?
Только в нагрузочном классе и размере корпуса. Swing-5000PRO рассчитан на 500 кг и ширину до 5 м (против 400 кг и 3 м у 3000PRO), тяговое усилие — 5000 Н против 3000 Н. Корпус 5000PRO длиннее на 200 мм (993 мм против 793 мм). Всё остальное — IP54, -40 °C, планетарный редуктор, телескопическая тяга, блок SW-MINI, кронштейны — полностью одинаково.
Можно ли заменить Swing-3000PRO на Swing-5000PRO без переделки?
Да. Платформа у обеих моделей одинакова: монтажные размеры, кронштейны и схемы подключения совпадают. Замена занимает столько же времени, сколько стандартный демонтаж и монтаж привода — переварки столбов и прокладки новой проводки не требуется.
Чем Swing-5000PRO лучше базового Swing-5000?
PRO-версия имеет три конструктивных преимущества перед базовым Swing-5000: телескопическую тягу (защита ходового вала), бронзово-стальную ходовую гайку (увеличенный ресурс при высоких нагрузках) и чёрный матовый корпус современного дизайна. Технические параметры — нагрузка, скорость, IP54 и температурный диапазон — одинаковые. Гарантия у PRO — 3 года, у базового — 1 год.
Для каких ворот нужен именно Swing-5000PRO, а не 3000PRO?
Если ширина одной створки превышает 3 м или её масса больше 400 кг — нужен Swing-5000PRO. Конкретные примеры: кованые ворота 4 × 2 м весом 480 кг; промышленные ворота из профлиста 5 × 2 м; ворота с заполнением из поликарбоната или сетки большой площади.
Работает ли привод при морозах -40 °C?
Да. Нижний предел рабочей температуры — -40 °C подтверждён российским климатическим исполнением. Применение морозоустойчивой смазки и герметичного корпуса IP54 исключает промерзание подвижных узлов и намерзание влаги на контакты концевых выключателей.
Нужен ли замок при установке Swing-5000PRO?
Для большинства ворот — нет. Планетарный редуктор в сочетании с червячной передачей самостоятельно удерживает створки в закрытом положении при выключенном питании. На объектах с повышенными требованиями безопасности или при очень широких створках, подверженных ветровой нагрузке, можно дополнительно подключить электрозамок — блок SW-MINI поддерживает это подключение.
Можно ли использовать Swing-5000PRO для промышленных ворот?
Да. Официальная документация DoorHan прямо указывает на применение серии для промышленных и противопожарных ворот с целью разграничения зон и контроля доступа. Привод сертифицирован по европейским стандартам EN 12453 и EN 12445, что является обязательным для промышленных объектов.
Что происходит при отключении электричества?
В каждом приводе предусмотрен механический расцепитель: трёхгранный ключ вставляется в узел расцепления на корпусе и поворачивается — редуктор разблокируется, ворота открываются вручную. После восстановления питания привод автоматически возвращается в рабочий режим.
