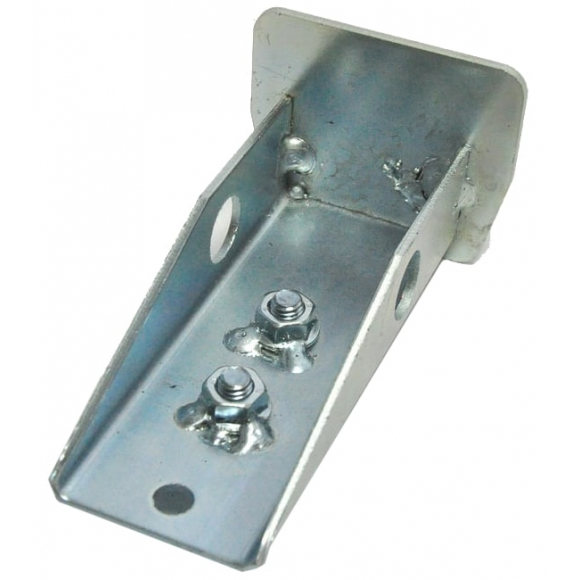

Заглушка направляющей DoorHan — усиленная задняя крышка для направляющей балки откатных ворот, предназначенная для защиты торцевой части балки и предотвращения схода ворот с роликовых опор.
Заглушка выполнена в виде металлического корпуса с оцинкованным покрытием и имеет конструкцию, аналогичную концевому ролику DoorHan DHS20330. Благодаря массивному исполнению изделие считается одним из самых прочных решений в классе комплектующих для ворот до 500 кг.
Сопряжение с комплектующими
- направляющая балка DoorHan DHS71;
- роликовые опоры DoorHan DHS20320;
- концевой ролик DoorHan DHS20330;
- системы откатных ворот DoorHan.
Область применения
- откатные ворота до 500 кг;
- защита торца направляющей балки;
- ворота без приемного столба;
- ворота без ловителей;
- новый монтаж и замена заглушек.
Как работает
- заглушка устанавливается в торцевую часть балки;
- фиксируется на 2 болтах;
- предотвращает попадание грязи внутрь балки;
- служит ограничителем движения ворот;
- защищает ворота от схода с роликовых опор.
Конструктивные особенности
- оцинкованный металлический корпус;
- усиленная конструкция;
- толщина металла — 2,7 мм;
- общая длина — 126 мм;
- крепление на 2 болтах;
- конструкция аналогична ролику DHS20330.
Важное замечание
Заглушка сокращает рабочий ход направляющей балки на 126 мм.
Это необходимо учитывать при расчете длины откатных ворот и свободного пространства для отката створки.
Дополнительная функция
При отсутствии приемного столба и ловителей заглушка может выполнять функцию упора и предотвращать съезд ворот с роликовых опор.
Преимущества
- усиленный корпус;
- не выпадает при температурных колебаниях;
- не деформируется;
- защита балки от загрязнения;
- предотвращает сход ворот;
- оцинкованное покрытие защищает от коррозии.
Заглушка направляющей DoorHan — усиленная торцевая крышка для балки DHS71 с функцией защиты и ограничения хода откатных ворот.
