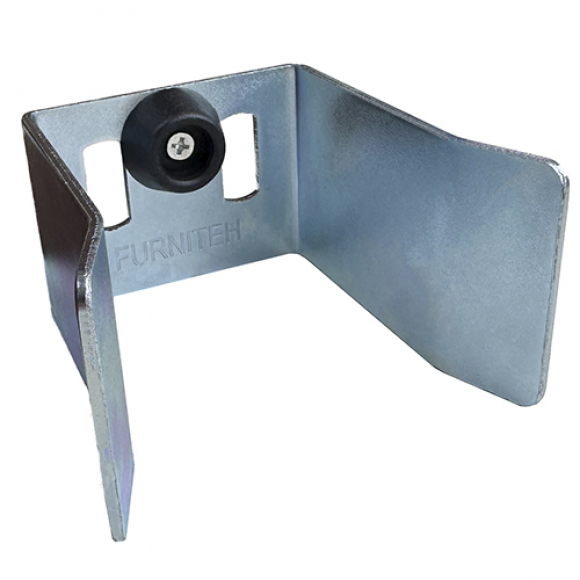

Верхний улавливатель для откатных ворот Фурнитех MD09A — стальной элемент фиксации верхнего края створки в закрытом положении. Крепится к столбу притвора или закладной конструкции в верхней зоне проёма. При закрытии ворот верхняя стойка каркаса заходит в паз улавливателя — створка фиксируется и стабилизируется. Пластиковый демпфер в конструкции гасит удар при входе каркаса в паз и предотвращает заклинивание ворот в закрытом положении. Применяется совместно с нижним улавливателем MD10A — вместе они образуют полную систему фиксации закрытых ворот.
Технические характеристики
| Артикул | MD09A |
| Тип изделия | Верхний улавливатель |
| Назначение | Фиксация верхнего края створки в закрытом положении |
| Демпфер | Пластиковый — гасит удар и предотвращает заклинивание |
| Материал корпуса | Сталь 3 мм |
| Монтаж | Крепление к столбу или закладной (верхняя зона проёма) |
| Применяется с | Нижний улавливатель MD10A |
| Производитель | Фурнитех (Китай) |
Сопряжение с элементами системы
Как работает верхний улавливатель
Вход каркаса в паз улавливателя
При закрытии ворот верхняя труба каркаса входит в П-образный паз улавливателя. Пластиковый демпфер на внутренней поверхности паза гасит удар в момент контакта — нет резкого металлического удара, ворота заходят мягко. После захода каркас оказывается зажатым в пазу по трём сторонам.
Жёсткая фиксация верхнего края
В закрытом положении верхняя труба каркаса удерживается пазом улавливателя от смещения в стороны и вперёд-назад. Ворота не могут раскачиваться при ветровой нагрузке — верхний и нижний края одновременно зафиксированы. Это особенно важно для широких и тяжёлых ворот с большой парусностью.
Пластиковый демпфер
Демпфер на рабочей поверхности паза выполняет две функции: гасит ударную нагрузку при заходе каркаса и предотвращает заклинивание ворот в закрытом положении. При небольшой ошибке в настройке концевика автоматики ворота не зажимаются намертво — демпфер компенсирует лишний ход.
Крепление к столбу или закладной
Улавливатель монтируется в верхней части столба притвора или на закладном элементе болтовым соединением. Положение регулируется по высоте так, чтобы верхняя труба каркаса заходила в паз точно при достижении воротами закрытого положения — без перекоса и без зажима.
- Фиксирует верхний край ворот — в паре с нижним улавливателем MD10A образует полную двухточечную систему фиксации; закрытые ворота не раскачиваются ни при ветре, ни при боковом ударе.
- Пластиковый демпфер — гасит удар при заходе каркаса, устраняет металлический стук при закрытии и предотвращает заклинивание ворот при небольших ошибках в настройке автоматики.
- Необходим при использовании автоматики — без верхней фиксации привод при закрытии упирается в нижний улавливатель, создавая перекос нагрузки; верхний улавливатель выравнивает усилия по высоте ворот.
- Стальной корпус — выдерживает многолетнюю эксплуатацию без деформации при ударных и боковых нагрузках от тяжёлой створки.
- Простой монтаж и регулировка — болтовое крепление, положение выставляется один раз при первичной настройке ворот.
- Входит в полные комплекты для откатных ворот Фурнитех — КВ 201 и КВ 3 поставляются с верхним и нижним улавливателями в комплекте.
