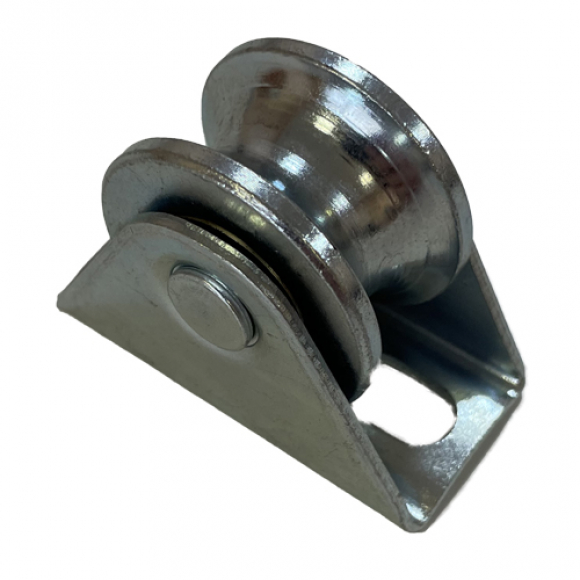

Ролик для откатных ворот своими руками Фурнитех HT2U40R8 — компактный стальной U-образный ролик на двойном подшипнике для самодельных лёгких откатных ворот и калиток. Предназначен для работы по монорельсу из круглой трубы или прутка диаметром 16,5 мм. Крепится к каркасу через платформу сверху или снизу. Нагрузка до 100 кг. Самый компактный и лёгкий ролик в серии HT2U — диаметр колеса 38 мм, масса всего 180 г. Оптимальный выбор для лёгких ворот, калиток и небольших калиточных полотен.
Технические характеристики HT2U40R8
| Артикул | HT2U40R8 |
| Тип ролика | U-образный паз, под монорельс из круглой трубы |
| Диаметр колеса (D) | 38 мм |
| Ширина паза (A) | 22 мм |
| Глубина паза (C) | 29 мм |
| Высота кронштейна (H) | 44 мм |
| Диаметр оси (d) | 16,5 мм |
| Масса | 180 г |
| Нагрузка | 100 кг |
| Тип подшипника | Двойной (2 подшипника на одной оси) |
| Материал колеса | Сталь |
| Тип крепления | На платформе, верхнее или нижнее |
| Совместимый монорельс | Круглая труба / пруток ⌀~16–17 мм |
| Производитель | Фурнитех (Китай) |
Полная линейка роликов серии HT2U — выбор по нагрузке
HT2U40R8 — самый лёгкий ролик серии, для ворот до 100 кг. Если ваши ворота тяжелее — выберите старший размер:
| Артикул | D (диаметр) | A (паз) | C (глубина) | H (высота) | d (ось) | Масса, г |
|---|---|---|---|---|---|---|
| HT2U40R8 ← этот товар | 38 мм | 22 мм | 29 мм | 44 мм | 16,5 мм | 180 |
| HT2U50R8 | 48 мм | 23 мм | 31 мм | 56 мм | 16,5 мм | 325 |
| HT2U60R10 | 58 мм | 25 мм | 37 мм | 67 мм | 20,5 мм | 492 |
| HT2U70R10 | 68 мм | 25 мм | 35 мм | 80 мм | 20,5 мм | 646 |
| HT2U80R10 | 78 мм | 25 мм | 35 мм | 85 мм | 20,5 мм | 845 |
| HT2U90R10 | 88 мм | 25 мм | 36 мм | 100 мм | 20,5 мм | 1180 |
| HT2U100R10 | 98 мм | 25 мм | 36 мм | 105 мм | 20,5 мм | 1436 |
| HT2U120R10 | 118 мм | 30 мм | 42 мм | 127 мм | 20,5 мм | 2640 |
Типы роликов для самодельных откатных ворот: как выбрать правильный
Форма паза ролика должна совпадать с профилем монорельса. Ниже — все распространённые варианты и совместимость с HT2U40R8.
U-образный паз — под круглую трубу или пруток
Полукруглый паз охватывает монорельс из круглой трубы или прутка. Популярный вариант для лёгких самодельных ворот и калиток: монорельс из стандартного прутка или трубки небольшого диаметра доступен в любом металлопрокате. Ролик катится по трубе, удерживаясь за счёт охвата пазом. HT2U40R8 рассчитан на трубу ⌀~16–17 мм.
✓ Подходит HT2U40R8V-образный паз — под уголок
V-образный паз предназначен для монорельса из стального уголка, установленного вершиной вверх. Ролик катится по ребру уголка — контакт точечный, ход плавный. Применяется в промышленных и тяжёлых воротах. HT2U40R8 под уголок не подходит — паз U-образный, а не V-образный.
✗ Не подходит HT2U40R8Плоский паз — под полосу или плоский рельс
Ролик с плоской рабочей поверхностью катится по металлической полосе или плоскому рельсу. Применяется в тяжёлых промышленных системах. HT2U40R8 с U-пазом по плоской полосе не работает — колесо не удержится на рельсе.
✗ Не подходит HT2U40R8Квадратный паз — под профильную трубу
Специальные ролики с квадратным пазом катятся по профильной трубе, уложенной плашмя. Встречаются в нестандартных самодельных конструкциях. U-образный ролик HT2U40R8 на профильную трубу не подходит — квадратные грани не вписываются в круглый паз.
✗ Не подходит HT2U40R8- Двойной подшипник при минимальных габаритах — несмотря на компактный размер (диаметр 38 мм, масса 180 г), ролик оснащён двумя подшипниками на оси — как старшие модели серии. Большинство дешёвых роликов такого размера имеют один подшипник или простую ось скольжения.
- Устойчивость к боковым нагрузкам — два подшипника с расстоянием между ними держат ось строго без перекоса при боковом давлении ветра на лёгкие ворота и калитки.
- Плавный и тихий ход — двойная опора исключает биение колеса на оси; ворота движутся без рывков даже при незначительных неровностях рельса.
- Не требует обслуживания — закрытые подшипники с заводской смазкой не нуждаются в периодической смазке в течение всего срока службы.
- Стальное колесо — не деформируется при ударе о препятствие на рельсе, не крошится на морозе в отличие от пластиковых аналогов.
- Верхнее и нижнее крепление — платформа позволяет закрепить ролик как снизу каркаса (ворота висят на рельсе снизу), так и сверху (перевёрнутый рельс над воротами).
- Идеален для калиток и лёгких ворот — при нагрузке до 100 кг HT2U40R8 оптимален по соотношению размер/прочность; не нужно переплачивать за более крупный ролик.
- Доступный монорельс — в качестве рельса подходит стандартный пруток или трубка диаметром ~16–17 мм, которые продаются в любом металлопрокате без специального заказа.
