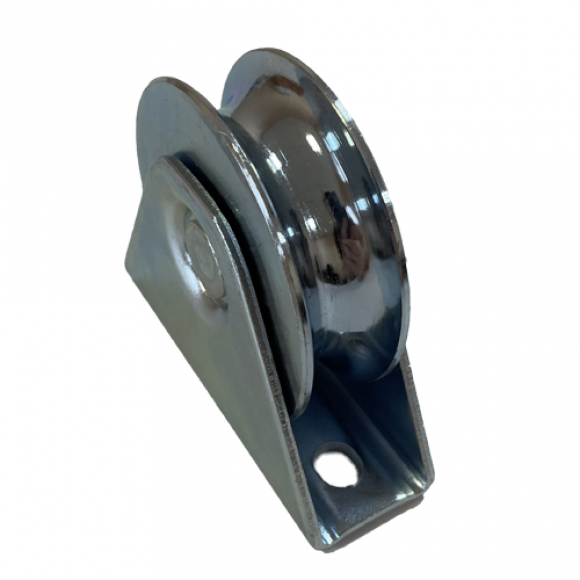

Ролик для откатных ворот своими руками Фурнитех HT2U80R10 — усиленный стальной U-образный ролик на двойном подшипнике для самодельных тяжёлых откатных ворот. Предназначен для работы по монорельсу из круглой трубы или прутка диаметром ~20–21 мм. Крепится к каркасу через платформу сверху или снизу. Нагрузка до 400 кг. Диаметр колеса 78 мм, масса 845 г — один из наиболее мощных роликов в серии HT2U. Оптимальный выбор для тяжёлых ворот из металлопрофиля и листового металла.
Технические характеристики HT2U80R10
| Артикул | HT2U80R10 |
| Тип ролика | U-образный паз, под монорельс из круглой трубы |
| Диаметр колеса (D) | 78 мм |
| Ширина паза (A) | 25 мм |
| Глубина паза (C) | 35 мм |
| Высота кронштейна (H) | 85 мм |
| Диаметр оси (d) | 20,5 мм |
| Масса | 845 г |
| Нагрузка | 400 кг |
| Тип подшипника | Двойной (2 подшипника на одной оси) |
| Материал колеса | Сталь |
| Тип крепления | На платформе, верхнее или нижнее |
| Совместимый монорельс | Круглая труба / пруток ⌀~20–21 мм |
| Производитель | Фурнитех (Китай) |
Полная линейка роликов серии HT2U — выбор по нагрузке
HT2U80R10 — один из наиболее мощных роликов серии, для ворот до 400 кг. Если ваши ворота легче — выберите компактную модель:
| Артикул | D (диаметр) | A (паз) | C (глубина) | H (высота) | d (ось) | Масса, г |
|---|---|---|---|---|---|---|
| HT2U40R8 | 38 мм | 22 мм | 29 мм | 44 мм | 16,5 мм | 180 |
| HT2U50R8 | 48 мм | 23 мм | 31 мм | 56 мм | 16,5 мм | 325 |
| HT2U60R10 | 58 мм | 25 мм | 37 мм | 67 мм | 20,5 мм | 492 |
| HT2U70R10 | 68 мм | 25 мм | 35 мм | 80 мм | 20,5 мм | 646 |
| HT2U80R10 ← этот товар | 78 мм | 25 мм | 35 мм | 85 мм | 20,5 мм | 845 |
| HT2U90R10 | 88 мм | 25 мм | 36 мм | 100 мм | 20,5 мм | 1180 |
| HT2U100R10 | 98 мм | 25 мм | 36 мм | 105 мм | 20,5 мм | 1436 |
| HT2U120R10 | 118 мм | 30 мм | 42 мм | 127 мм | 20,5 мм | 2640 |
Типы роликов для самодельных откатных ворот: как выбрать правильный
Форма паза ролика должна совпадать с профилем монорельса. Ниже — все распространённые варианты и совместимость с HT2U80R10.
U-образный паз — под круглую трубу или пруток
Полукруглый паз охватывает монорельс из круглой трубы или прутка. Популярный вариант для лёгких самодельных ворот и калиток: монорельс из стандартного прутка или трубки небольшого диаметра доступен в любом металлопрокате. Ролик катится по трубе, удерживаясь за счёт охвата пазом. HT2U80R10 рассчитан на трубу ⌀~20–21 мм.
✓ Подходит HT2U80R10V-образный паз — под уголок
V-образный паз предназначен для монорельса из стального уголка, установленного вершиной вверх. Ролик катится по ребру уголка — контакт точечный, ход плавный. Применяется в промышленных и тяжёлых воротах. HT2U80R10 под уголок не подходит — паз U-образный, а не V-образный.
✗ Не подходит HT2U80R10Плоский паз — под полосу или плоский рельс
Ролик с плоской рабочей поверхностью катится по металлической полосе или плоскому рельсу. Применяется в тяжёлых промышленных системах. HT2U80R10 с U-пазом по плоской полосе не работает — колесо не удержится на рельсе.
✗ Не подходит HT2U80R10Квадратный паз — под профильную трубу
Специальные ролики с квадратным пазом катятся по профильной трубе, уложенной плашмя. Встречаются в нестандартных самодельных конструкциях. U-образный ролик HT2U80R10 на профильную трубу не подходит — квадратные грани не вписываются в круглый паз.
✗ Не подходит HT2U80R10- Двойной подшипник при минимальных габаритах — при диаметре колеса 78 мм и нагрузке 400 кг ролик оснащён двумя подшипниками на одной оси. Большинство роликов этого класса и размера с одним подшипником при постоянной нагрузке 300–400 кг быстро выходят из строя из-за износа опорного узла.
- Устойчивость к боковым нагрузкам — два подшипника с расстоянием между ними держат ось строго без перекоса при боковом давлении ветра на лёгкие ворота и калитки.
- Плавный и тихий ход — двойная опора исключает биение колеса на оси; ворота движутся без рывков даже при незначительных неровностях рельса.
- Не требует обслуживания — закрытые подшипники с заводской смазкой не нуждаются в периодической смазке в течение всего срока службы.
- Стальное колесо — не деформируется при ударе о препятствие на рельсе, не крошится на морозе в отличие от пластиковых аналогов.
- Верхнее и нижнее крепление — платформа позволяет закрепить ролик как снизу каркаса (ворота висят на рельсе снизу), так и сверху (перевёрнутый рельс над воротами).
- Идеален для тяжёлых ворот до 400 кг — при нагрузке до 400 кг HT2U80R10 обеспечивает необходимый запас прочности; для ворот тяжелее 400 кг рассмотрите модели HT2U90R10 или HT2U100R10.
- Стандартный монорельс — в качестве рельса подходит круглая труба или пруток диаметром ~20–21 мм; стандартная водогазопроводная труба ½″ (наружный диаметр ~21,3 мм) хорошо подходит в качестве монорельса для таких ворот.
