Верхний улавливатель для откатных ворот Фурнитех PRO — приёмный элемент откатных ворот для фиксации верхней части створки в закрытом положении. Улавливатель оснащён пластиковыми накладками на корпусе — при закрытии контакт происходит только пластик-пластик, что исключает металлический стук и снижает шум. Самый широкий диапазон регулировки толщины створки среди улавливателей серии — от 40 до 105 мм. Применяется в паре с нижним улавливателем MD10A и входит в состав полного комплекта Фурнитех КВ 301.
Технические характеристики
| Тип изделия | Верхний улавливатель PRO |
| Диапазон захвата (толщина ворот) | 40–105 мм |
| Контактные накладки | Пластиковые — контакт пластик-пластик |
| Толщина стенки улавливателя | 3 мм |
| Толщина стенки кронштейна | 4 мм |
| Регулировка кронштейна | Горизонтальный паз |
| Монтажных отверстий на кронштейне | 4 шт. (боковое крепление) |
| Покрытие металлических элементов | Оцинкованное |

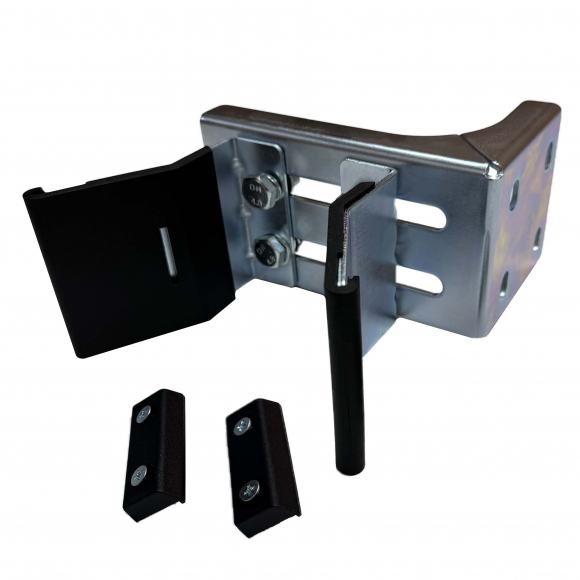

| Комплектация | Улавливатель, кронштейн, пластиковые накладки на ловителе, накладки с шурупами для ворот |
| Производитель | Фурнитех (Китай) |
Сопряжение с элементами системы
- Нижний улавливатель MD10A — устанавливается в паре, фиксирует торец направляющей снизу одновременно с верхней фиксацией каркаса
- Верхние поддерживающие ролики НХТ — удерживают верхний край ворот при движении; улавливатель PRO фиксирует его в конечном закрытом положении
- Накатной ролик PRO — заходит в нижний улавливатель одновременно с заходом верхнего края каркаса в данный улавливатель
- Роликовая опора 301 — разгружается нижним улавливателем в закрытом положении; верхний улавливатель PRO дополнительно стабилизирует всю конструкцию
- Входит в полный комплект для откатных ворот Фурнитех КВ 301 — все элементы системы подобраны и проверены на совместимость
Как работает верхний улавливатель PRO
Вход каркаса в паз улавливателя
При закрытии ворот верхняя труба каркаса входит в паз улавливателя. Пластиковые накладки на внутренней поверхности паза контактируют с пластиковыми накладками, установленными на трубе каркаса, — соприкосновение пластик-пластик полностью исключает металлический стук. Ворота заходят мягко и бесшумно.
Широкий диапазон захвата 40–105 мм
Паз улавливателя рассчитан на каркасы с толщиной верхней трубы от 40 до 105 мм — это самый широкий диапазон среди улавливателей серии. Подходит для стандартных профилей 40×40, 50×50, 60×60, 80×80 и 100×100 мм без замены улавливателя или изготовления переходников.
Кронштейн с горизонтальной регулировкой
Кронштейн толщиной 4 мм крепится к столбу притвора через четыре монтажных отверстия на боковой плоскости. Горизонтальный паз на кронштейне позволяет точно выставить улавливатель относительно плоскости движения ворот — без изготовления проставок и без перебуривания столба.
Пластиковые накладки в комплекте
В упаковке помимо улавливателя и кронштейна находятся декоративные пластиковые накладки на сам ловитель и накладки с шурупами для крепления на верхнюю трубу каркаса ворот. Накладки обеспечивают контакт пластик-пластик без металлических касаний и защищают покраску каркаса от царапин при ежедневной эксплуатации.
- Контакт пластик-пластик — пластиковые накладки на улавливателе и на каркасе исключают металлический стук при закрытии; ворота работают бесшумно при каждом цикле.
- Диапазон захвата 40–105 мм — самый широкий в серии; подходит для каркасов из труб от 40×40 до 100×100 мм без дополнительных адаптеров.
- Богатая комплектация — в упаковке сразу улавливатель, кронштейн, накладки на ловитель и накладки с шурупами на каркас; не нужно ничего докупать отдельно.
- Кронштейн 4 мм с горизонтальной регулировкой — усиленный кронштейн с пазом позволяет точно выставить положение без переделки столба; финальная регулировка занимает несколько минут.
- Оцинкованное покрытие всех металлических элементов — защита от коррозии при круглогодичной эксплуатации без дополнительной обработки.
- Фиксирует ворота от раскачивания — верхний захват в паре с нижним улавливателем MD10A образует двухточечную систему фиксации; тяжёлые ворота не раскачиваются при сильном ветре.
- Входит в комплект КВ 301 — полный комплект Фурнитех КВ 301 включает верхний улавливатель PRO вместе со всеми остальными элементами системы.
